Jag fick ett av Viasats senaste modell av mikrovågshuvud för att göra några tester.
Det har beteckningen AKU0-U05-M101 DCSS LNB och är tillverkat av Microelectronics Technology.

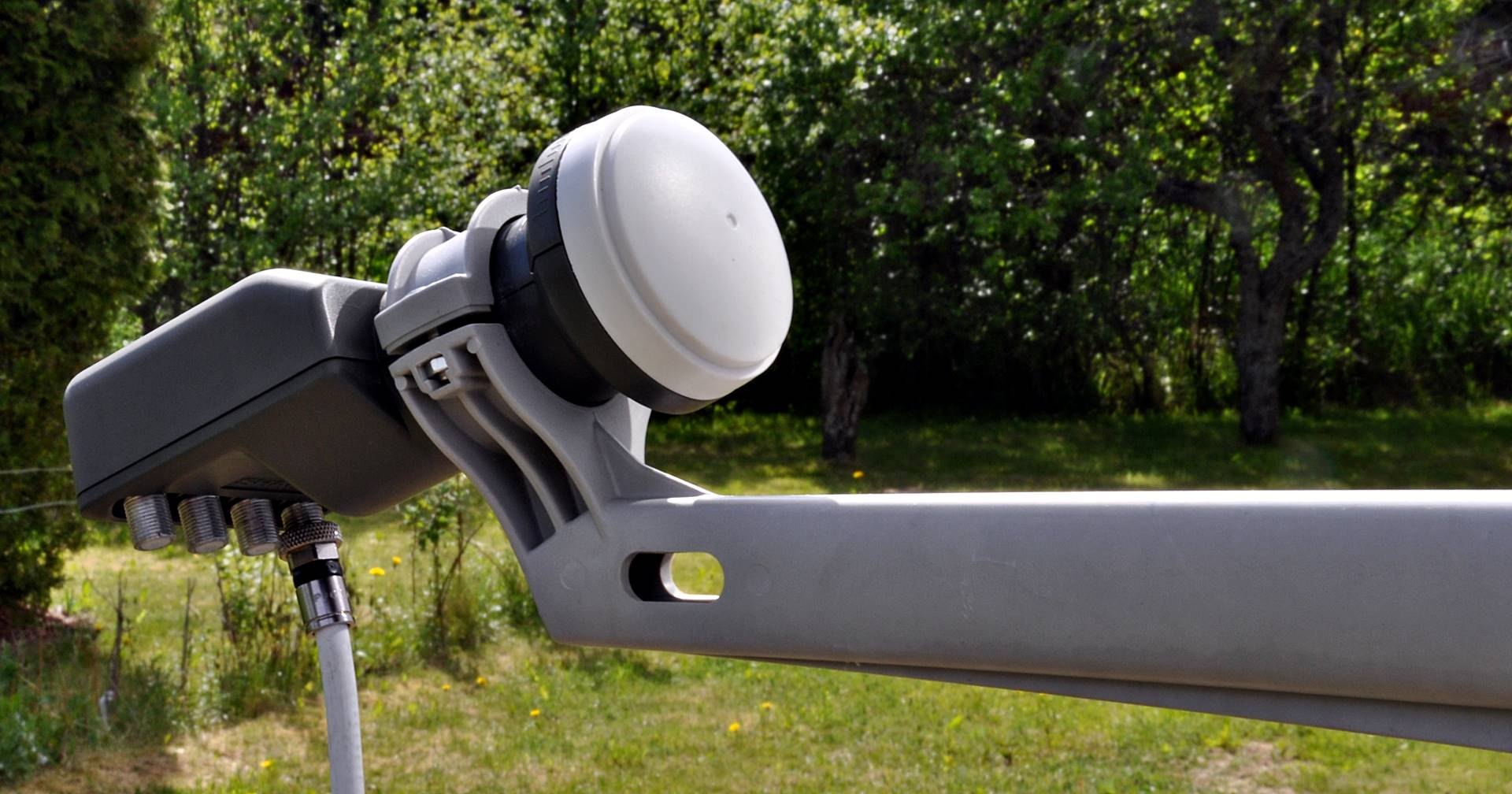

Jag monterade det i en Viasatparabol och justerade noga …. som alltid 🙂
Sen gjorde jag en testmätning för att se vad det presterade.
Så här ser det ut när endast användarband 01 är aktiverat.

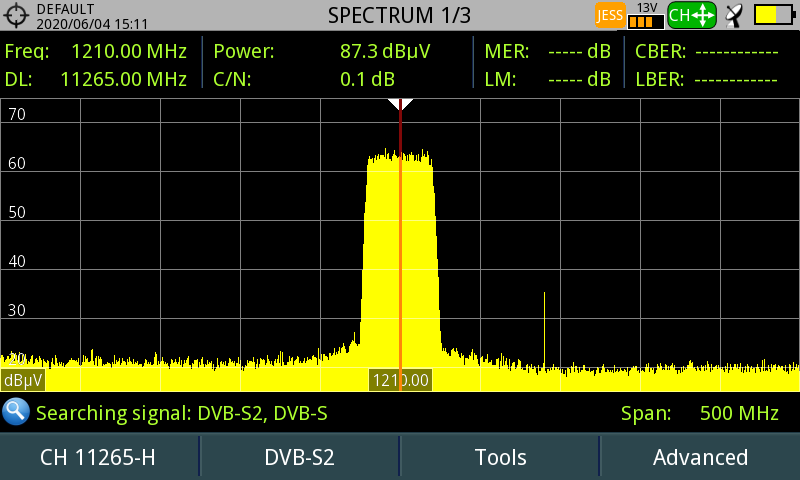

Om man skymmer mikrovågshuvudet med handen så att signalen inte kommer fram så är signalstyrkan densamma, så glöm att justera ett sådant mikrovågshuvud med en enkel satfinder. Det krävs riktiga instrument till detta, så slösa inte bort era pengar i onödan utan kontakta mig istället.
Sen aktiverade jag samtliga 24 användarband och såg att det var en otrolig jämn utnivå. Det är faktiskt signalmässigt bättre än Canal digitals Sat-CR-24 mikrovågshuvud. Jag konstaterade även att användarband 20, eller UB20, hade den högsta signalstyrkan.
Användarband 11 eller UB11 hade den lägsta signalstyrkan. Men det skiljer bara 2 dB vilket är otroligt bra.
Här är UB01 på 1210 MHz markerad, vilken är användarbandet som instrumentet startar på, så därför är de flesta mätningarna gjorda från det användarbandet.
Användarband UB24 ligger ända uppe på 2130 MHz.
Lite breddat spektrum.
När jag breddade spektrumet ännu mera såg jag att det inte mäter från hela bärvågen, så signalnivån är kanske lite högre. Men nu snackar vi tiondels decibel, men ju mer man forskar desto fler frågor dyker upp.
Det går även att se på TV med instrumentet vilket kan vara bra ibland.
När jag hade testat klart skruvade jag dit Sharp universal mikrovågshuvudet igen för att se om det var signalmässigt sämre.
Mätning pågår ….. Som ni ser så har jag monterat ett 2 meters maströr på huset så att jag enkelt kan göra diverse testmätningar.
Detta är vad mikrovågshuvudet från Sharp levererade. Om ni kollar på siffrorna ovan så ser ni att mikrovågshuvudet från MTI levererade aningens bättre signalkvalitet. Men att byta för att få nån enstaka dB till är ingen idé, det är framförallt för funktionen att kunna ha flera kanalväljare på en och samma kabel som är den stora fördelen med Sat-CR-signal.
De utgående frekvenserna eller användarbanden är följande:
- UB01 1210MHz
- UB02 1420MHz
- UB03 1680MHz
- UB04 2040MHz
- UB05 1005MHz
- UB06 1050MHz
- UB07 1095MHz
- UB08 1140MHz
- UB09 1260MHz
- UB10 1305MHz
- UB11 1350MHz
- UB12 1475MHz
- UB13 1520MHz
- UB14 1565MHz
- UB15 1610MHz
- UB16 1725MHz
- UB17 1770MHz
- UB18 1815MHz
- UB19 1860MHz
- UB20 1905MHz
- UB21 1950MHz
- UB22 1995MHz
- UB23 2085MHz
- UB24 2130MHz
I frekvensordning blir användarbanden så här:
- 1005MHz UB05
- 1050MHz UB06
- 1095MHz UB07
- 1140MHz UB08
- 1210MHz UB01
- 1260MHz UB09
- 1305MHz UB10
- 1350MHz UB11
- 1420MHz UB02
- 1475MHz UB12
- 1520MHz UB13
- 1565MHz UB14
- 1610MHz UB15
- 1680MHz UB03
- 1725MHz UB16
- 1770MHz UB17
- 1815MHz UB18
- 1860MHz UB19
- 1905MHz UB20
- 1950MHz UB21
- 1995MHz UB22
- 2040MHz UB04
- 2085MHz UB23
- 2130MHz UB24
TV-apparater med inbyggd satellitmottagare brukar inte klara av att hantera en Sat-CR signal, så till såna TV-apparater krävs oftast ett mikrovågshuvud med Legacy- eller universal-signal.
Om ni vill läsa mera om MTI dCSS mikrovågshuvudet så kan ni göra det nedan.
