20230906 och 20231018 – Städning av TV-central.
Bostadsrättsföreningen Hamrångehus har för några år sedan fått fiber indraget så nu ville de ha bort allt onödigt från TV-centralen.
Jag började med att ta bort 96 cm offsetparabolen med dubbla Quattro LNB.
Inte förrän 6 veckor senare passade det in i mitt schema att återkomma för att ta bort resten. När jag kom dit började jag med att kolla och dokumentera den utgående signalen.

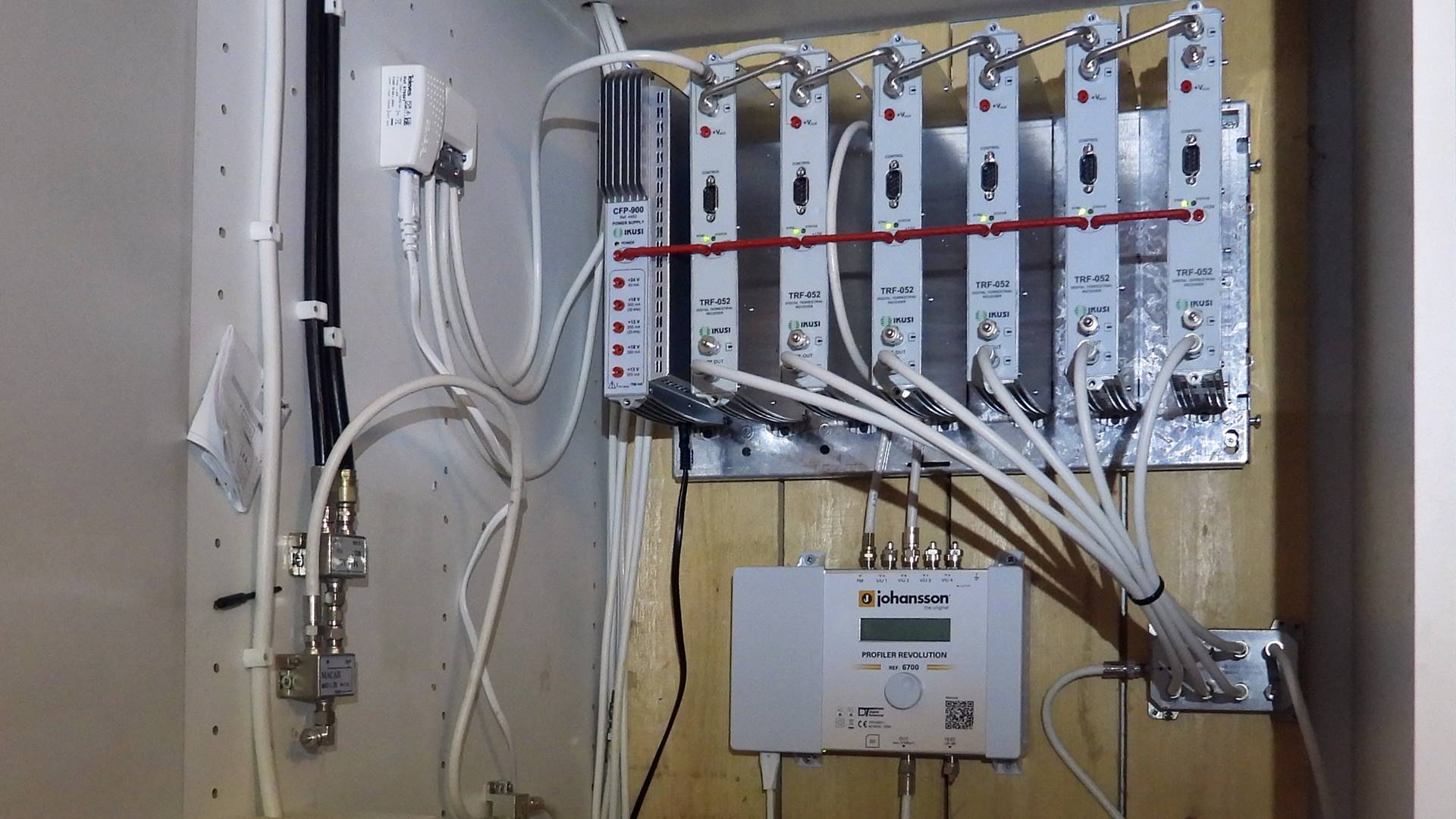

Så här såg det ut överst i skåpet innan jag började demontera.
På en hylla i mitten stod det 3 st. satellitmottagare.
I den nedre avdelningen satt det 4 st. RF-modulatorer på väggen.
Till vänster ser ni att stod det en gammal 14″ tjock-TV och en massa andra prylar. På bilden till höger ser ni att allt är borta.
Längst upp skruvade jag bort Ikusi mottagarna som en gång i tiden tog emot de marksända digitala SVT1, SVT2, SVT Barnkanalen, SVT Kunskapskanalen, TV4 och TV6. Dessa konverterades sedan till analoga kanaler som distribuerades till de 20 hushållen tillsammans med analoga TV3, Kanal 5, Eurosport och Discovery. Så ett tag hade de faktiskt 10 analoga TV-kanaler.
Men det blir inte bra bild analogt så redan den 26 april 2018 installerade jag en Johansson Profiler Revolution 6700 för att skicka ut de marksända digitala muxarna i kabel-TV systemet.
Det är ju inte bara att ta bort kablar så jag kollade även att Johansson Profiler Revolution 6700 kanalomvandlaren och förstärkaren lämnade bra signal ut på nätet.
Johansson Profiler Revolution 6700 ska alltså sitta kvar för att leverera TV-signal till de hushåll som inte har TV via fiber. Sen kan det ju vara bra att ha den som backup ifall det blir avbrott på fibersignalen.
20180518 – Fiberinstallatörerna sabbade Lisas kabel-TV.
Lisa blev utan bild på TV’n när fiberinstallatörerna grävde av kabeln med TV-signal.
– Kom så ska jag visa dig eländet, sa Lisa och visade vägen.
hmmm … varför ska sånt här alltid hända en fredag eftermiddag?
Ganska misshandlad kabelslang och en grov koaxialkabel som var av.
Jag tog bort allt det skadade och började montera en kontakt …
– Blir det verkligen bra det här, undrade Lisa som kom för att inspektera reparationen.
Är du säker på att det inte är mer fel därborta, undrade Lisa.
Jag montarade en till kontakt och en F-skarv.
Fukttätning med vulktejp.
Jag fick en bit slang av Lisa som jag kunde ha som skydd.
Eltejp ovanpå det, så nu ska det nog hålla i många år. Men det är ändå fiber på gång, så det behöver inte hålla så länge.
Sen gick jag in och kollade att Lisas TV funkade.
20180426 – Installation av en Johansson Profiler Revolution 6700
Fagor-förstärkarna som sitter i många mindre hyreshus och bostadsrättsföreningar har funkat bra tidigare, men sedan Teracom började sända ut Boxers kanaler bredvid varandra funkar den inte längre.
Fagor Micro-MATV klarar alltså inte grannkanaler.
En koll av insignalen från den befintliga UHF-antennen visar bra signal.
Inkommande på MUX1 är 31 dB i MER-värde och efter att förstärkaren har deformerat signalen är signalkvalitén nere på 23,6 dB. Det låter kanske inte mycket men -3 dB är en halvering, så -7,4 dB är en avsevärd försämring. Dessutom ska det vara minst 25 dB i MER-värde för att vara godkänt.
På spektrumbilden nedan kan ni se hur Fagor-förstärkarens olika filter trycker ner grannkanaler så att signalkvaliten försämras.
Så jag skruvade bort Fagor-förstärkaren och monterade en Johansson Profiler Revolution 6700 istället.
(Ni kan läsa mer om min test av Johansson enheten här)
Som ni ser så blev utsignalen väldigt mycket bättre. Dessutom kan man flytta Muxarna till lägre frekvenser så att inte signalen dämpas lika mycket.
Signal på högre frekvenser dämpas alltså mer än signal på lägre frekvenser, vilket ofta har stor betydelse i gamla centralantenn-anläggningar. På 80-talet projekterades dessutom centralantenn- och kabel-TV nät oftast upp till 450 MHz, vilket inte innefattar UHF-området som Boxer sänder på.
Du som äger fastigheter eller du som sitter i styrelsen för din bostadsrättsförening kan gärna kontakta mig om ni vill ha hjälp att uppgradera er gamla centralantenn-anläggning.
20170612 – 4G störningar hos Lisa.
Lisa var ganska trött på pixlarna så hon beställde felsökning och åtgärd.
Efter lite felsökning såg jag att det fanns starka signaler från nån 4G sändare på 800 MHz-området.
Efter att jag monterade ett filter ökade signalkvaliten.
Så nu är Lisa nöjd.
20161228 – Skarvning av koaxialkabel.
Jag beställde hem en kabelrulle för att byta kabeln, men den satt fast i slangen så jag blev tvungen att skarva den.
Efter att ha tätat ordentligt med vulktejp monterade jag en annan slangbit ovanpå alltihopa, så nu ska det hålla i många år.
20161203 – Skadad koaxialkabel.
Jag har serviceavtal med en bostadsrättsförening i Hamrångefjärden och där har IP-only lyckats förstöra TV-signalen till halva området. Inte nog med att de har haft av den gröna slangen och skadat koaxialkabeln, de har dessutom lagt sina fiberkablar ovanpå.
Igår när jag körde dit för en felsökning så höll de dessutom på att gräva igen kabeldiket, så om jag hade kommit nån timma senare hade jag inte sett felet så tydligt.
Att byta den här kabeln blir inte lätt, så det blir dyrt. Undrar om det är därför som de ansvariga varken svarar i telefonen eller svarar på SMS?
Många kommentarer om detta på Facebook.
20130227 – Installation av fler marksända digitala TV-kanaler.
Den gamla 1,5 meters snösamlande parabolen är ersatt av denna och den ser ut att fungera, eller hur?
Installation av fler marksända digitala TV-kanaler.
Digitala satellitmottagare för huvudcentral. En kanal i varje ”box”
20110505 – Bortkörning av den gamla parabolen.
Här transporterar jag bort den snösamlande 1,5 meters parabolen.
20100113 – Iskall parabol.
Fokalparabolen samlade snö och fick ofta sopas …. schweinkallt …. brrrrrr.
20051229 – Ombyggnad av TV-central.
Äntligen är det ett nytt skåp på gång. Centralen ska byggas om så jag slipper alla trassliga kablar.
Det nya skåpet börjar ta form. Nu monterade jag även en MicroMATV som är en digital MUX-förstärkare som distribuerar Boxers signal till samtliga lägenheter.
En del gamla prylar fick återanvändas.
20040317
I mitten av 90-talet fick jag ta över servicen på en liten central som försörjer 20 radhus med TV-signal.
I den gamla centralen syns några prylar för analoga satellitkanaler. Kommer ni ihåg D2Mac?
Det börjar oftast bra, men allteftersom plockas det in fler prylar och tillslut blir det trångt i skåpet.
Mottagare för TV3, Kanal 5, Eurosport och Discovery.
År 2004 var de dyra – mycket DYRA!
En gammal förstärkare som bara går till 550 MHz.
Gamla prylar för analog TV.
