Det blev för många bilder med antennarbeten under året 2021, så jag har delat upp dem på flera sidor.
20210831 – Justering av TV-antenn samt byte av F-kontakter.
Den här kunden bor på ett ställe där det är väldigt svårt att få in bra marksänd signal till de fria kanalerna samt Boxers utbud.
När jag kom dit såg jag även att antennen inte var riktad mot TV-masten i Gävle.
Efter att jag hade bytt till F-kontakter i rätt storlek så det slutade glappa kunde jag kolla signalen efter Triax-förstärkaren. Det visade sig vara mycket dålig signal.
Signalen före förstärkaren syntes överhuvudtaget inte.
Det var grymt ”taggiga” Muxar.
Efter justering av antennen blev det bättre.
En datalogg visar att det blev ganska bra på rubbet utom Mux 5 och 6.
Men längst till höger på spektrumet syns det att antennen även tar in starka 4G-sändningar.
Jag zoomade in på 4G spektrumet.
En koll med Max-hold visar att det är ganska starka sändningar via 4G, så ett LTE-filter hade kanske förbättrat TV-signalen något, men tyvärr hade jag inget filter i servicebilen.
Nu kan de i alla fall se TV utan störningar. HD-kanalerna som sänder från Mux6 gick dock inte in, men den 5 oktober flyttar de kanalerna till andra Muxar.
20210715 – Montering av en ny TV-antenn.

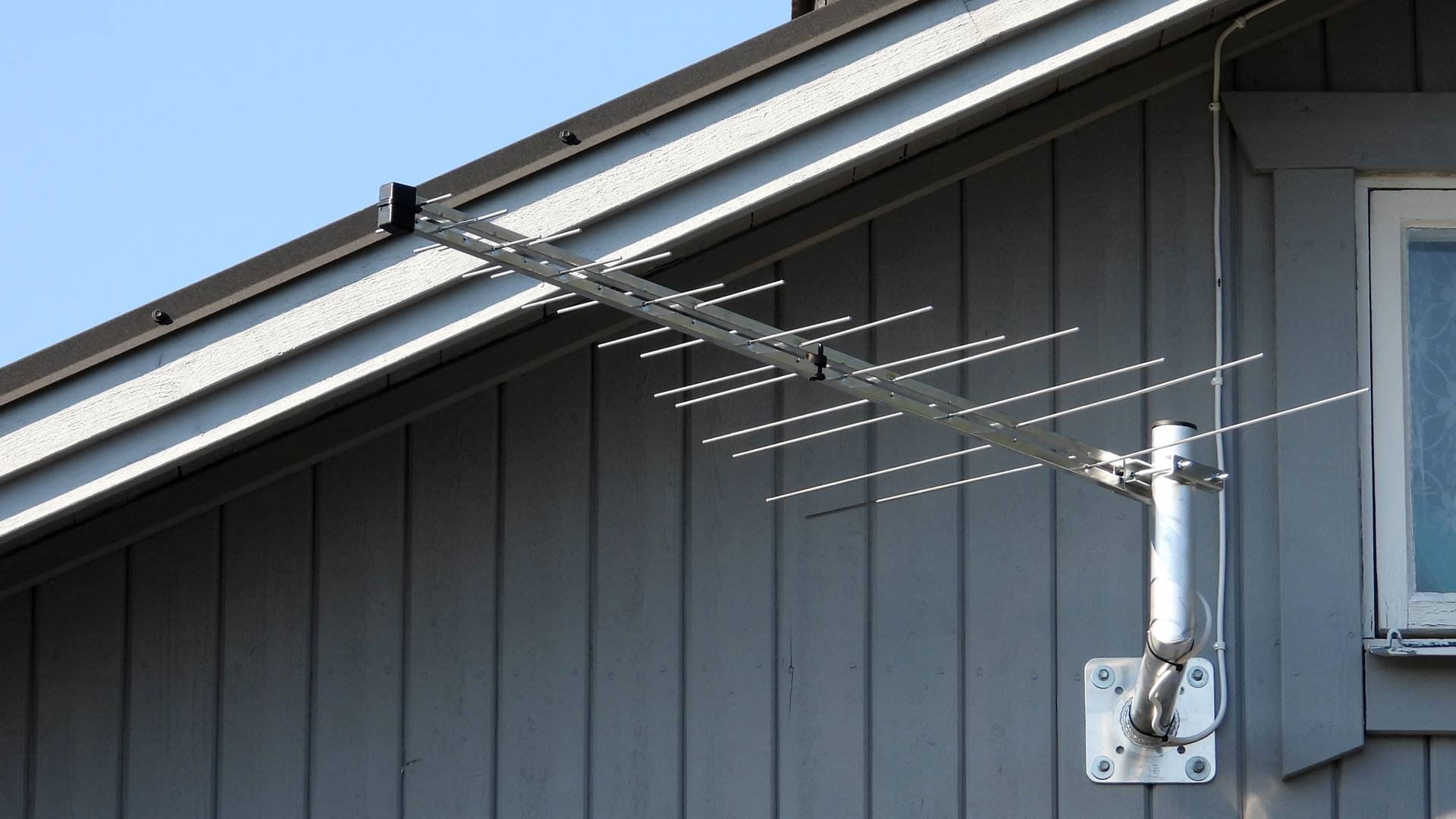

Kundens gamla TV-antenn hade gått sönder och hängde i kabeln så den var det bara att kasta. Jag monterade och justerade en Logperiodisk antenn på ett aluminiumfäste.
Det blev perfekta Simpsons.
En koll i vardagsrummet visade att det blev bra signal på rubbet.
Den här antennen kommer att sitta stabilt i många år.
20210715 – Montering av en ny antenn där signalen fanns.
Det här huset ligger i ett svårt område så jag trodde faktiskt inte att jag skulle hitta signal.
Först en koll av den befintliga antennen.
Jag såg att direktorerna var felmonterade.
Liggande direktorer gör ingen nytta.
Jag gick runt med en handhållen antenn för att hitta ett ställe där signalen var bra och tillslut hittade jag ett ställe på husgaveln.
Efter att jag hade dragit in en ny kabel till TV-rummet gjorde jag en datalogg för att dokumentera signalen.
En bild av spektrumet på Mux 7.

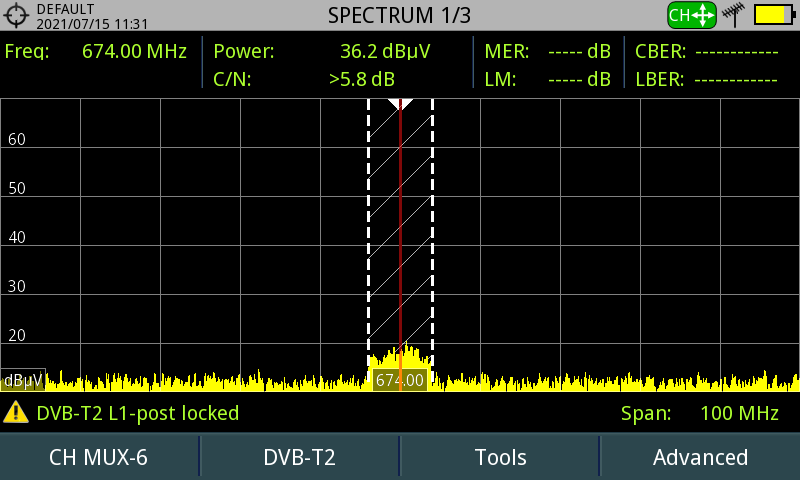

Mux 6 gick det tyvärr inte att få bättre, men det spelar nog ingen roll för HD-kanalerna flyttar snart till Mux 1. Otroligt nog så visade TV’n SVT1 och SVT2 HD från Mux 6 trots att den var så svag att det inte ens gick att mäta.
Mux 2, 3, 1 och 5 blev också mycket bra.
20210701 – Reparation med en del som normalt inte finns som reservdel.
Den här Televes Dat-790 Boss antennen med inbyggd förstärkare sitter på ett fritidshus och kunden ville bara se de fria marksända kanalerna, men nu funkade det inte så kunden bokade service.
När jag kom dit visade kunden det märkliga att när man anslöt 12 volt-spänningsinmatningen till antennen så försvann signalen helt.
Utan inkopplad spänning blev det i alla fall en svag signal.
Jag konstaterade att förstärkaren som satt i antennen hade gett upp. Troligen blev förstärkaren skadad av åska, så det var bara att ta ner den delen.
Såna här förstärkare finns inte hos Televes som reservdel så det normala hade varit att byta hela antennen, men som tur är hade jag en ny förstärkardel i min välutrustade servicebil, så jag monterade den.
Sen var det bara att justera in antennen.
Med 12 volt till förstärkaren blev det bra signal till SVT’s kanaler från Mux 1.
Mux 2 som sänder bl.a. TV4 och TV6 var oerhört svag, så svag att instrumentet inte ens kunde tala om hur dåligt det var.
Men med 12 volt matning till antennens förstärkare hittades även Mux 2.
Ett problem med detta är dock att det är signalen in i förstärkaren som bestämmer vilken signalkvalitet det ska bli ut ur kabeln från antennen. Så i värsta fall försvinner bilden helt om det blir några dB lägre signal in till antennen.
Men det fanns inte mycket mera att göra, för huset ligger på ett ställe där den marksända signalen är svag samt att skogen skymmer satelliterna så TV via satellit är också uteslutet.
20210624 – Reparation efter åska.
Vid ett åskväder fräste det till i förstärkaren och sen blev det ingen signal till TV’n.
Jag kollade att antennen lämnade signal och det gjorde den.
Jag monterade en ny förstärkare och kollade signalen från den.
Mux 6 gick dock inte att få in.
På bilden nedan ser man från vänster till höger Mux 2, Mux 3, Mux 1 och Mux 5 vilka hade godkänd signal ur förstärkaren. Men lite osäkert är det eftersom det bara är mellan 18,3 – 19,5 dB i MER-värde före förstärkaren, för om signalen in i förstärkaren sjunker bara några dB är risken stor att signalkvaliteten störtdyker så bilden försvinner.
20210623 – Mycket svårt att få signal till de fria marksända kanalerna.
Jag fick i uppdrag att fixa TV-signal till TV’n i ett fritidshus men det var verkligen inte ”bara”.
När jag kom dit såg jag att de hade en gammal Fuba-antenn som förvisso var väldigt gammal men ändå ganska felfri.
Kunden sa att det ofta förekom störningar på SVT’s kanaler och när jag gjorde en koll av Mux 1 låste instrumentet in men klarade inte av att hitta några kanaler.
En datalogg visade att det var ganska usel signal ur den befintliga förstärkaren. Ibland hittades Mux 1 och ibland inte, men det var inte undra på när signalen var -0,8 dB under Link Margin.
Jag gick runt med en handhållen Logperiodisk antenn och försökte hitta ett ställe med signal. Uppe vid skorstenen var det inte heller bra.
Det bästa stället var strax till vänster om den befintliga antennen.
Det var svag signal men ändå raka och fina Muxar, så jag skruvade ihop en Televes Dat-790 Boss med inbyggd förstärkare.
Signalen blev skaplig så jag monterade ett nytt väggfäste och ett rör som kunden hade.
Nu blev det godkänd signal från Mux 1 och Mux 2 som sänder de fria kanalerna. Signalen från Mux 3 blev också helt OK.
Men signalen till Mux 5 var under pixelnivån, dvs. nivån när kunderna överhuvudtaget märker att det är fel.
Signalen från Mux 6 var det bara att glömma.
Så här såg Mux 1, 2 och 3 ut på spektrumet.
Så nu kan kunden se de fria marksända kanalerna utan störningar.
20210602 – Jag lyckade fixa bra signal trots att huset ligger i radioskuggan.
Den här kunden hade grymma störningar på TV’n så han bokade service. Han hade inget Boxer-abonnemang så han ville endast ha bra signal till de fria kanalerna SVT1, SVT2, SVT24, SVT Barnkanalen, SVT Kunskapskanalen, TV4 och TV6. Alla de fria kanalerna sänder från Mux 1 och Mux 2 så därför var det prioritet med dessa Muxar.
När jag kom dit såg jag att han hade en Triax kombiantenn, som satt lite på sniskan eftersom den nedre rörklamman hade gett upp.
Jag började med att kolla vad det fanns för signal före förstärkaren i vardagsrummet. Vadå signal förresten, det syntes knappt något nere i bruset.
Efter den befintliga förstärkaren kom det ändå fram lite dålig signal.
Jag reste upp stegen, klättrade upp och kopplade in instrumentet direkt i den gamla Triax-antennen för att kolla vad den presterade på Mux 1 och Mux 2. Det var som synes ganska dåligt.
Jag märkte att locket var borta till kopplingsdosan till UHF-delen så jag skruvade bort antennen.
Utan lock lär det bli fullt med vatten ibland.
Jag skruvade dit en Logperiodisk antenn på röret för att se om den presterade bättre signal till Mux 1 & Mux 2, men det blev inte godkänt med den heller.
Jag kollade om det var bättre signal vid skorstenen och det var det, för där var det inte lika mycket träd i vägen.
Jag monterade ett skorstensfäste, maströr och antenn.
Nu blev det ganska bra signal.
Men signalen skulle inte räcka ända ner till vardagsrummet och köket så jag monterade en mastförstärkare.
Nu blev det godkänd signal på samtliga Muxar eller frekvenser i vardagsrummet.
I köket blev det aningens under godkänt värde på Mux 5, men det är ändå 5,7 dB i marginal till störningarna.
En koll av spektrumet visade att Mux 5 var lite deformerad.
Mux 1 och Mux 2 såg bättre ut.
Kundens TV-apparater klarade dock inte MPEG4 eller DVB-T2 så senast den 19 oktober måste han köpa åtminstone en ny TV till vardagsrummet.
Läs mer på sidan Information om MPEG4-migration i marknätet för TV.
20210531 – Hopplöst med marksänd TV.
En kund hade problem med signalen till de marksända TV-kanalerna så de besökte Elon i Hofors som rekommenderade mig. Jag misstänkte redan när kunden sa vilken adress de bor på att huset ligger i radioskuggan. Men bäst att kolla tänkte jag, för det kan ju finnas signal.
När jag kom dit såg jag att UHF-antennen hade sett sina bästa dar.
Jag klättrade upp på taket och gjorde en testmätning med en handhållen logperiodisk antenn. Som synes var det så gott som obefintlig signal från TV-masten i Gävle.
Jag hittade Mux 2 från Borlänge.
Mux 1 från Borlänge var dock riktigt usel
– Men det har ju funkat skapligt förut, det har bara varit störningar ibland, sa kunden, så jag gjorde en koll av signalen efter förstärkaren i vardagsrummet. Jag såg att signalen på Mux 2 varierade kraftigt. Ena stunden var det 17-18 dB i MER-värde.

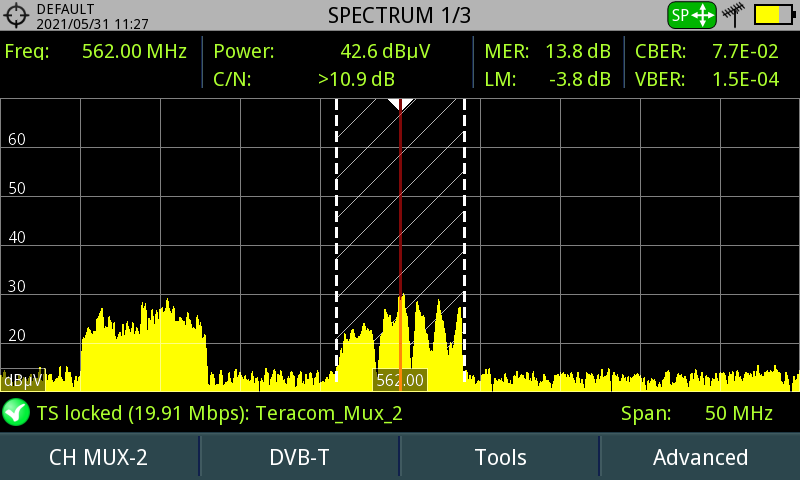

För att några sekunder senare ramla ner till 13-14 dB i MER-värde. Men Link Margin, alltså hur många dB det är till störningarna var alltid på minussidan. Enligt kraven ska det vara minst 6 dB i Link Margin men att få det bedömde jag som omöjligt inom rimliga ekonomiska gränser. Jag breddade upp Mux 2 och som ni ser var den kraftigt deformerad.
Så jag kunde bara rekommendera kunden att skaffa TV-signal via satellit eller via fiber som är på gång till hösten.
20210521 – Åtgärd av antennsignal.
Kunden ville bara få in de fria kanalerna men det var störningar på TV4 och TV6 så hon bokade service.
När jag kom dit såg jag att det satt en bra antenn på huset.
En koll inomhus visade att det var ganska dålig signal.
Jag hittade en skarv på kabeln utomhus och signalen in i den var betydligt bättre, men jag konstaterade att signalen inte skulle räcka till TV-apparaterna så jag monterade en förstärkare.
Nu blev det godkänd signal både i vardagsrummet och i köket.
20210511 – Reparation av antennsystem.
Kunden hade köpt ett fritidshus men TV’n funkade inte för kabeln var av.
När jag kom dit såg jag att det fanns en UHF-antenn, som inte klarar att få in Mux 7 som sänder på VHF-området.
Naturligtvis var kabeln av eftersom den låg löst på taket.
När kabeln ligger löst på taket fryser den fast i snön och sen när snön rasar går den av.
Helst ville jag byta antenn så att de även skulle få in kanaler från Mux 7. Men om jag skulle byta antenn måste jag även montera ett nytt skorstensfäste, vilket jag inte ville göra när skorstenen var i så dåligt skick.
Uppe på taket klippte jag av den skadade kabeln, kopplade in instrumentet och såg att det var ganska bra signal trots att huset ligger i ett ganska signalmässigt svårt område.
Men för att inte signalen skulle bli för svag i vardagsrummet monterade jag en förstärkare.
Jag fick en bit slang av kunden för att skydda kabeln mot den vassa takplåten.
Nu är kabeln fastsatt på takstegen, så den slits inte av när snön rasar.
En koll i vardagsrummet visade att rubbet utom Mux 7 gick in bra. Vad Mux 7 innehåller kan ni läsa här.
Efter lite mer än 3 timmars arbete kan kunden kolla på Boxers utbud på TV’n. Men eventuellt blir det TV via satellit i framtiden, så jag kollade var en parabol kan monteras.
