Det blev för många bilder med antennarbeten under året 2021, så jag har delat upp dem på flera sidor.
20210429 – Ännu en bordsantennen som inte funkade.
En kund fick signalproblem med sin bordsantenn så hon kontaktade mig. Jag förstod redan vid telefonsamtalet att det inte skulle funka med en bordsantenn, för det har aldrig gjort det tidigare.
Hos kunden började jag med att kolla antennen.
Jag gjorde en datalogg för att se vad den levererade för signal och som ni ser var det uselt.
Problemet med bordsantenner är att de inte får någon bra signal att förstärka, så de förstärker även det som inte ska vara med.
Som ni ser på spektrumet så är det massor av oönskade signaler.
– Men så dåligt kan det väl inte vara när det har funkat förut, sa kunden.
Det är svårt att förklara utan en massa tekniska termer, men jag ska försöka förklara hur det trots allt kan vara bild ibland.
- För marksänd TV ska en godkänd signal ha en styrka på minst 45 dBµV som ni ser i kolumnen Power/Level.
- Den oerhört viktiga signalkvaliteten ska vara minst 25 dB som ni ser i kolumnen MER.
- Det intressanta är nu den sista kolumnen LM, som står för Link Margin, alltså hur mycket marginal det finns till störningarna och så fort det finns några siffror där blir det bild i TV’n. Men nu är 1,6 dB och 0,1 dB, som jag har ringat in med grönt, fruktansvärt nära störningarna.
Enligt kraven ska det vara minst 6 dB i Link Margin. Om då signalkvaliteten halveras p.g.a. väder etc. så har man fortfarande 3 dB i LM. Alltså om man håller sig till normerna kan man halvera halva signalen innan störningarna kommer.
Jag gick ut på balkongen där jag kopplade in en Logperiodisk antenn till instrumentet, sen visade jag kunden hur det ska se ut.
Det gick bra att skruva dit antennen på balkongräcket.
Det räckte med 5 meter koaxialkabel, sen fanns det signal till Boxermottagaren i vardagsrummet.
Som ni ser är signalstyrkan ungefär som med bordsantennen, men den stora skillnaden är att det nu är en signalkvalitet som heter duga 🙂
Jag tog en skärmdump på spektrumet för att visa kunden hur en störningsfri signal ska se ut.
Sen kollade jag (och upplyste kunden om) att både Boxer-mottagaren och TV-apparaten klarar MPEG4-komprimeringen som de marksända kanalerna byter till snart.
Tyvärr finns det inga genvägar till den perfekta signalen. Många tror att en ”billig” bordsantenn ska leverera bra signal, men det gör den inte, så det är bara bortkastade pengar att köpa en sådan.
En riktig antenn, monterad på rätt ställe och injusterad med ett professionellt antenninstrument kostar en slant, men då slipper ni kunder i alla fall irriterande störningar.
20210421 – Felsökning samt byte av koaxialkabel.
Ibland försvann signalen till extra-TV’n, så kunden bokade felsökning och åtgärd.

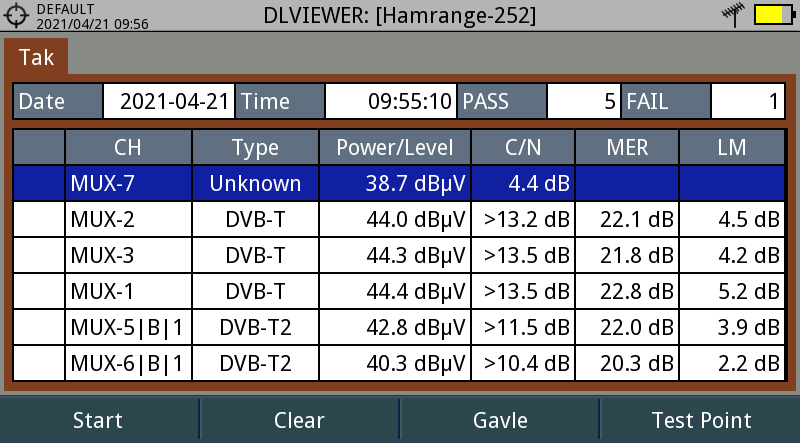

När jag kom dit såg jag att de hade en gitterantenn som bara tar in signal från UHF-området, alltså inte Mux 7 som sänder på VHF-området.
Inne vid TV’n fanns det ingen signal alls, men på vinden hittade jag en dålig skarv. Jag monterade en F-kontakt och mätte den inkommande signalen som var ganska dålig.
De ville bara ha de fria kanalerna som sänder från Mux 1 & Mux 2.
Men eftersom det fanns ytterligare en skarv under tegelpannorna så tyckte jag att det var lika bra att byta kabel. På taket såg jag att gitterantennen levererade ganska bra signal.
Så det var bara att montera och dra in en ny kabel.
Jag hittade en närmare väg så det räckte med 9 meter kabel.
En ny koll vid extra TV’n visade att Mux 2 som sänder de fria TV4 och TV6 blev helt godkänd. Mux 1 däremot, som sänder SVT’s kanaler blev strax under godkänt värde, men det var ändå 4,8 dB i marginal till störningarna.
En koll av Mux 2.
Mux 1 hade som sagt strax under godkänd signal, men ändå skaplig marginal till störningarna.
Sen upptäckte jag även att den gamla Boxer-mottagaren var kass, men eftersom de hade en ny Sony TV som klarar DVB-T2 kopplade jag in signalen till den istället.
Boxer-mottagaren åkte i soporna, men det var ändå ingen större förlust, eftersom den inte klarade MPEG4 som snart är den nya standarden.
Så nu har de en störningsfri bild på extra TV’n.
20210330 och 20210331 – Montering av ny TV-antenn till de fria kanalerna.
Signalen försvann, så kunden besökte Elon i Hofors som hjälpte till att boka service.
När jag kom dit så såg jag att det var en gammal antenn.
Det största felet var att det inte var någon kabel ansluten.
Vid en närmare undersökning visade det sig att både antenn och kabel hade gjort sitt, så det var bara att skruva bort prylarna.
På något sätt hade den röda plastskruven gått av, så det var därför kabeln lossnade.
Jag mätte var jag skulle borra inifrån vardagsrummet för att komma ut mellan panelbrädorna.
Som synes prickade jag på millimetern.
Jag monterad nytt fäste, maströr och antenn. Det kanske hade blivit estetiskt snyggare om det undre fästet hade varit 30 cm högre upp, men där fanns det ingen regel bakom panelen.
Den Logperiodiska antennen justerad och klar.
I vardagsrummet gjorde jag en dokumentation av signalen.
Jag såg att Mux 1 var något deformerad, alltså sned topp, men det är bara en lite petitess för allt var med råge godkänt.
Mux 2, 6 och 3 såg bättre ut.
Så nu har den här kunden en problemfri TV-signal under många år.
20210330 – Montering av ny TV-antenn till de fria kanalerna.
Signalen försvann, så kunden kontaktade Elon i Hofors som hjälpte till att boka service.
När jag kom dit började jag med att kolla läget och såg att det satt en gammal VHF antenn överst samt en lite nyare UHF antenn underst.
Kabeln var klämd mellan skorstenen och plåten. Senare visade det sig att den satt hopplöst fast.
De torrspruckna kablarna var anslutna till ett gammalt mastfilter.
Innan jag bestämde mig för att montera en ny antenn, kollade jag läget med en handhållen Logperiodisk antenn och såg att det fanns hopp.
Så jag skruvade bort alltihopa och fick ner antennerna, maströret samt de torra kablarna.
Sen monterade jag ett nytt maströr och en ny antenn.

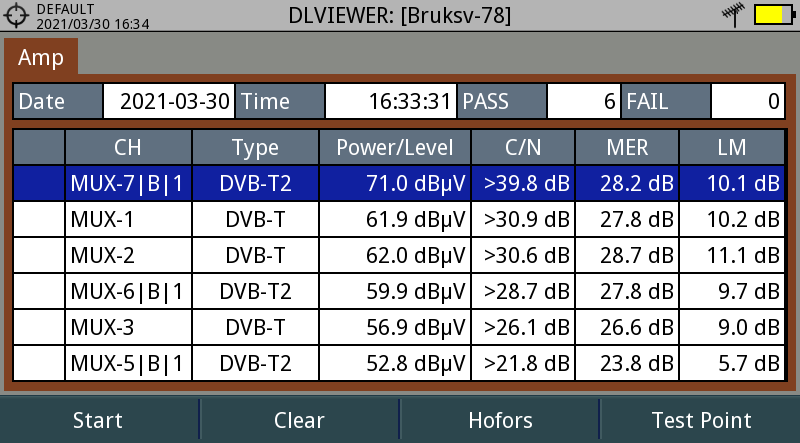

Nu blev det bra signal på rubbet utom Mux 5 som blev strax under godkänd signalkvalitet, men det spelade ingen roll för antennen var bara till de fria kanalerna som sänder från Mux 1 & 2.
Inne på vinden visade det sig att den gamla förstärkaren förstärkte dåligt.

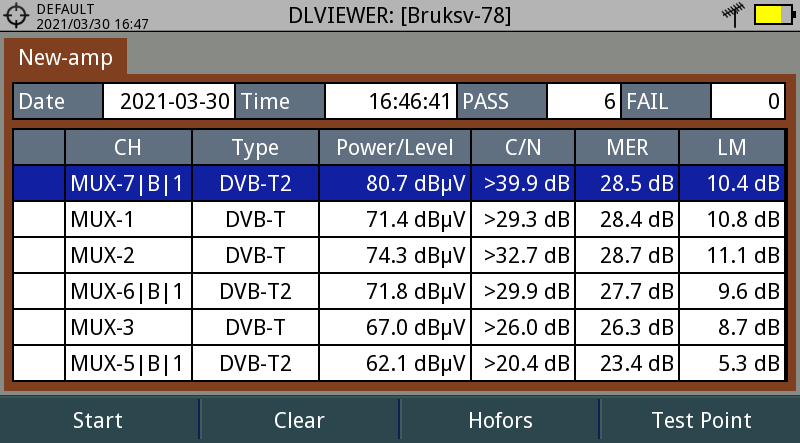

Så jag monterade en ny förstärkare och fick lite högre signalnivå.
En koll i sovrummet visade att det blev godkänd signal till de fria kanalerna som sänder från Mux 1 och Mux 2.
Mux 5 blev inte godkänd men dessa kanaler skulle de inte ha i alla fall.
20210319 – Montering av ny TV-antenn.
En kund kontaktade mig eftersom det förekom störningar på framförallt TV4 i köks TV’n.
När jag kom dit såg jag att det fanns en VHF-antenn överst och en UHF-antenn under.
Jag gjorde en koll i köket och såg att det var stark signal men sämre kvalitet så jag frågade kunden vart förstärkaren fanns.
I vardagsrummet bakom TV’n satt förstärkaren så jag gjorde en dokumentation av signalen ut från den. De hade bara de fria kanalerna i köket och TV4 sänder från Mux 2 där det var dålig och dessutom varierande marginal till störningarna. 2,6 dB på dataloggen, men siffrorna ändrades och var under nollan ibland.
Sen klättrade jag upp på taket, tog bort de gamla antennerna och monterade en ny antenn.
Jag bytte även kabel in till en skarv som fanns på vinden.
Nere i vardagsrummet tog jag bort förstärkaren och monterade en ny fördelare, sen kollade jag signalen till TV’n i vardagsrummet.
Nu blev det bra signal med marginal till störningarna. Men det var en äldre TV i köket så jag informerade att den måste bytas senast den 18 maj eftersom marknätet går över till att sända i MPEG4.
Nu ville de bara ha de fria kanalerna från Mux 1 och 2 men Mux 3 var aningens under godkänd kvalitet, så jag visade vilka kanaler det var. Men om man nu vill ha godkänt (minst 25 dB i MER-värde) även på Mux 3 så blir det säkert det med en förstärkare.
Som ni ser var Mux 3 aningens deformerad och då sjunker signalkvaliteten.
Läs hela inlägget här.
20210304 – Signalsökning samt montering av ny TV-antenn.
I förmiddags ringde det en kund och undrade om jag hade tid att felsöka och fixa deras TV-antenn.
– Nu hade du tur sa jag, för jag har inget bokat och det är fint väder så jag kan komma efter lunch.
När jag kom dit såg jag att det satt en gammal UHF-antenn på ett skorstensfäste.
Den hade t.o.m. börjat tappa delar.
Jag klättrade upp på taket där jag även konstaterade att skorstenen var lite för dålig för att montera ett nytt skorstenfäste. Dessutom hade någon tidigare lagt en bräda bakom det nedre fästet för att få maströret i lod.

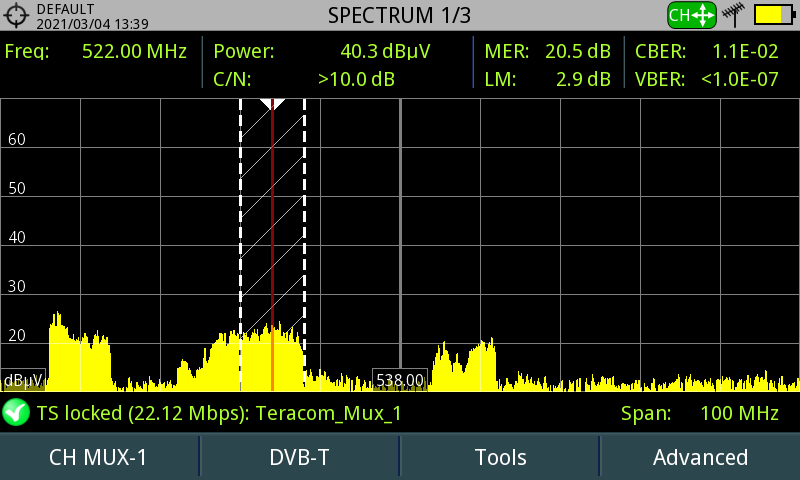

Ståendes vid taknocken med en handhållen handhållen antenn testade jag signalen från TV-masten i Västerås och såg att den var strax under godkänt värde.
Signalen från masten i Gävle var ännu sämre. Men det gick ändå inte att montera på skorstenen tyckte jag så jag klättrade ner ….
Jag klättrade upp på stegen vid den södra husgaveln för att kolla signalen från masten i Västerås, men den var mycket dålig.
Jag knallade runt lite med den handhållna antennen och hittade ett ställe vid den östra husgaveln där signalen från Gävle gick in bra. Perfekta Simsons, eller hur? 🙂
Jag skruvade dit ett väggfäste som heter ALU450 eftersom det är tillverkat i aluminium och bygger 450 mm från väggen.
Den Logperiodiska antennen justerad mot TV-masten i Gävle/Skogmur.
En koll av spektrumet direkt från antennen.
Jag gjorde en datalogg där allt utom Mux6 fick godkända värden, men eftersom SVT’s HD-kanaler i Mux6 ska flytta till Mux1 den 18 maj fick det duga.
Inne i vardagsrummet, när signalen hade gått igenom 23 meter koaxialkabel gjorde jag en ny dokumentation. Jag upptäckte även att TV’n inte klarade MPEG4 så det blir till att köpa en ny sådan innan den 18 maj, då de ska göra om en del i marknätet.
20210303 – Montering av ny TV-antenn.
Villaföreningen sa upp Comhems kabel-TV så kunden beställde montering av en egen antenn.
Det var ett högt 1,5 planshus, men kunden hjälpte till så jag lyckades få dit allt ståendes på en stege.
Nedre fästet rakt utanför en regel.
Övre fästet på vindskivorna.
Justerat och klart.
Signalvärdena från antennen efter 12 meter kabel.
Det blev bra signal i vardagsrummet.
I TV-rummet på övervåningen var det precis gränsfall på högsta frekvensen där Mux 6 sänder. Signalstyrkan ska vara minst 45 dBµV och kvaliteten minst 25 dB i MER-värde. Nu är det ändå ingen kris för det är 7 dB i Link Margin, alltså marginal till störningarna.
20210302 – Montering av ny TV-antenn åt Kitty.
Kitty, som är född på Midsommar 2019, hade precis flyttat in i ett annat hus men det var dålig signal från en liten inomhusantenn så hon beställde installation av en riktig antenn.
Först en koll av vad inomhusantennen presterade. Problemet med en sådan antenn är att de förstärker allt, alltså även det man inte vill ha. Det blir en hög signalnivå, men oftast dålig signalkvalitet.
Inomhusantennen klarade inte att ta emot Mux 7 som sänder på VHF-området.
Mux 6 som sänder HD kanalerna gick inte så bra. LM, eller Link Margin 4,8 dB betyder att det är 4,8 dB i marginal till störningarna vilket är ganska lite.
Jag gick ut och gjorde lite testmätningar med en handhållen Logperiodisk antenn och blev faktiskt förvånad att det var så bra. Nån kilometer bort är det tji med marksänd TV.
En till snabb dokumentation när jag hade skruvat dit och justerat antennen.
Monterat, justerat och klart 🙂
Ett par timmar senare var jag klar med kabeldragningen så jag kunde kolla i köket.
Dataloggen visar att det blev 15,2 dB i Link Margin på Mux 6, vilket är en oerhörd förbättring mot 4,8 dB.
Bra jobbat tyckte Kitty.
En koll i vardagsrummet på övervåningen visar att det blev mycket bra där också.
Sen kollade jag TV-apparaterna och berättade för Kitty att hon slipper köpa nya såna till den 18 maj då de ska börja sända alla kanaler i MPEG4.
20210126 – Montering av ny TV-antenn.
Efter renoveringen av huset och framförallt vardagsrummet så hittade de inte kabeln från antennen.
Men när jag kom dit såg jag att det inte ens fanns en kabel från den gamla antennen så jag föreslog att montera en ny istället.
En Logperiodisk antenn levererade bra signal.
När jag borrade inifrån vardagsrummet kom borren ut exakt mellan panelbrädorna.
Det måste väl vara en 5-poängare frågade jag kunden men hon svarade att det var en 10-poängare 🙂
Det blev mycket bra signalkvalitet.
En koll om det blev några bra Simsons.
20210126 – Felsökning samt montering av antennförstärkare.
Jag fick ett mejl ….
Vi har problem med antenn i vårt hus.
Det finns 3 lägenheter i huset och det finns ingen signal i största lägenheten på andra våningen.
(I de andra lägenheterna verkar det att funka).
Jag bifogar bilderna nedan.
Jag såg på en av bilderna att det inte skulle gå att skruva dit en ny antenn på den dåliga skorstenen, men de hade inte ägt huset så länge och skorstenen ska fixas till sommaren. Så då blir det troligen montering av nytt skorstensfäste, nytt maströr och en ny antenn.
Men jag gick in på vinden och kollade om den gamla antennen gav nån signal.
Den gamla antennen lämnade helt OK signal. Faktiskt mycket bättre än vad den såg ut att kunna göra.
Jag fixade några dåligt monterade F-kontakter, men signalen räckte inte ner till lägenheten där det hade varit störst problem. Men efter att jag hade monterat en förstärkare blev det bra både i vardagsrummet och i sovrummet.
20210119 – Montering av ny antenn.
Frysen och Messi ville se på TV utan störningar så de bokade service.
När jag kom dit såg jag att det hade börjat ramla delar av den gamla antennen samt att den var felriktad. Inomhus kopplade jag in instrumentet för att se hur dålig signal det var och den var verkligen usel. Det syntes knappt någonting i botten på spektrumet så det var inte ens mätbart, men ändå funkade tydligen TV apparaterna ibland.
Dessutom ligger huset på ett ställe där det är svårt att få godkänd signal så jag gick runt lite i trädgården för att hitta stråken där signalen kom in. Tillslut konstaterade jag att det måste monteras ett väggfäste, maströr och antenn på husets norra gavel.
Ett VF210 passade bra på vindskivan.
Monterat, justerat och klart.
Det blev nästan helt perfekta Simpsons.
Även Mux 6 som sänder HD kanalerna samt Mux 7 gick in bra.
Ännu en gång levererar en Logperiodisk antenn signal på ett ganska svårt ställe.
En koll när signalen hade gått igenom 14 meter kabel. Men att dela den här signalen till 3 st. TV-apparater skulle inte räcka så jag kopplade in Frysen och Messis gamla Triax-förstärkare.
En koll vad det blev för signal till TV’n i kontoret, vardagsrummet och sovrummet.
Nu är Frysen och Messi nöjda för nu kan de kolla på TV utan att behöva jaga pixlarna som rör sig över bilden.
20210113 – 2 hyresgäster blev utan bild.
Fastighetsägaren till ett mindre hyreshus ringde och berättade att 2 hyresgäster hade blivit utan signal så han ville att jag skulle fixa det.
När jag kom dit såg jag att det satt en UHF-antenn under parabolerna.
I en av lägenheterna var den lilla ”centralen” som borde snyggas till, men nu var jag där för att fixa ett akut fel.
Jag började med att kolla den inkommande signalen och den var bra.
Av nån konstig anledning satt det 2 förstärkare så jag mätte signalen ur den vänstra och den högra.
Efter att jag hade kopplat bort en felaktigt inkopplad fördelare gick jag ner i en lägenhet som inte hade nån signal. Jag följde koaxialkabeln och hittade något skumt under ett skrivbord.
Det satt ytterligare ett antennuttag högt upp i rummet men det användes inte.
Jag tog bort den avklippta kabeln och satt i kabeln med signal i fördelaren.
Men det blev fortfarande ingen signal så jag tog bort diverse onödiga kopplingar.
Jag skarvade kabeln med signal till den lösa kabeln sen gick jag för att kolla ….
Japp, nu kom signalen till lägenheten på bottenvåningen.
Det blev signal till TV’n i lägenheten i källaren också så nu är alla nöjda.
Att snygga till antennsystemet och kabeldragningarna skulle inte skada, men det få bli vid ett senare tillfälle.
20210112 – skadad kabel eller fukt i skarv?
Kunden sa att signalen brukade försvinna när det regnade så när vi snackade i telefonen misstänkte jag dålig kontakt i nån kopplingsdosa, men när jag kom dit såg jag att de hade en rejäl antenn. En Wisi EA34 som jag hade monterat för 15-20 år sedan, men de antennerna brukar det aldrig bli fel på så jag gick in för att kolla om det kanske var fel på antennförstärkaren.
Jag mätte signalen direkt ur ett antennuttag som kunden hade satt dit och det var riktigt dålig signal. När jag skruvade bort locket och kollade i uttaget såg jag att det var en vit koaxialkabel medan det var en svart koaxialkabel uppe vid antennen. Säkert en skadad kabel, men hur skulle jag se det under det nya plåttaket?
Jag klättrade upp på taket och klippte av den svarta koaxialkabeln, kopplade in instrumentet och gjorde en koll som visade att rubbet var godkänt.
Även Mux 6 gick in bra uppe vid antennen.
Så det var ”bara” att göra en ny skarv och dra ner en ny koaxialkabel till vardagsrummet, sen blev det bra signal.
För att signalen skulle räcka till sovrummet anslöt jag kundens förstärkare som gav +15 dBµV.
Nu blev det bra signal även i sovrummet.
Så den 15 år gamla Wisi EA34 antennen få hänga med ett tag till.
20210111 – Felsökning …..
Kunden ringde och berättade att samtliga TV-kanaler försvann helt plötsligt, så jag trodde att antennen var kass. Men när jag kom dit tyckte jag att den såg ganska bra ut rent visuellt så jag gick in och gjorde en testmätning.
Otroligt nog hade samtliga Muxar godkända signalvärden.
Mux 6 som sänder SVT’s HD kanaler hade högre signalkvalitet än Mux 1 som sänder SVT’s kanaler i standardformat.
Mux 1 var något deformerad men det var fortfarande godkänt.
Jag såg att det var 4G sändningar på 800 MHz området och de kan faktiskt störa ut TV-signaler. Jag hann knappt se dem så jag satte instrumentet i ”max-hold läget” och efter nån minut hade det ritat upp signalen.
Jag monterade ett filter för att få ner styrkan på 4G sändningarna. Egentligen ska ett sånt här filter sitta mellan antennen och förstärkaren men det gick inte att lösa när förstärkaren är inbyggd i antennen.
En koll av signalen med filtret anslutet.
Såna här jobb när jag inte hittar ett uppenbart fel är luriga, så jag hoppas att 4G-filtret löste det hela, annars blir det återbesök och byte till en Logperiodisk antenn.
20210104 – Montering av ny antenn.

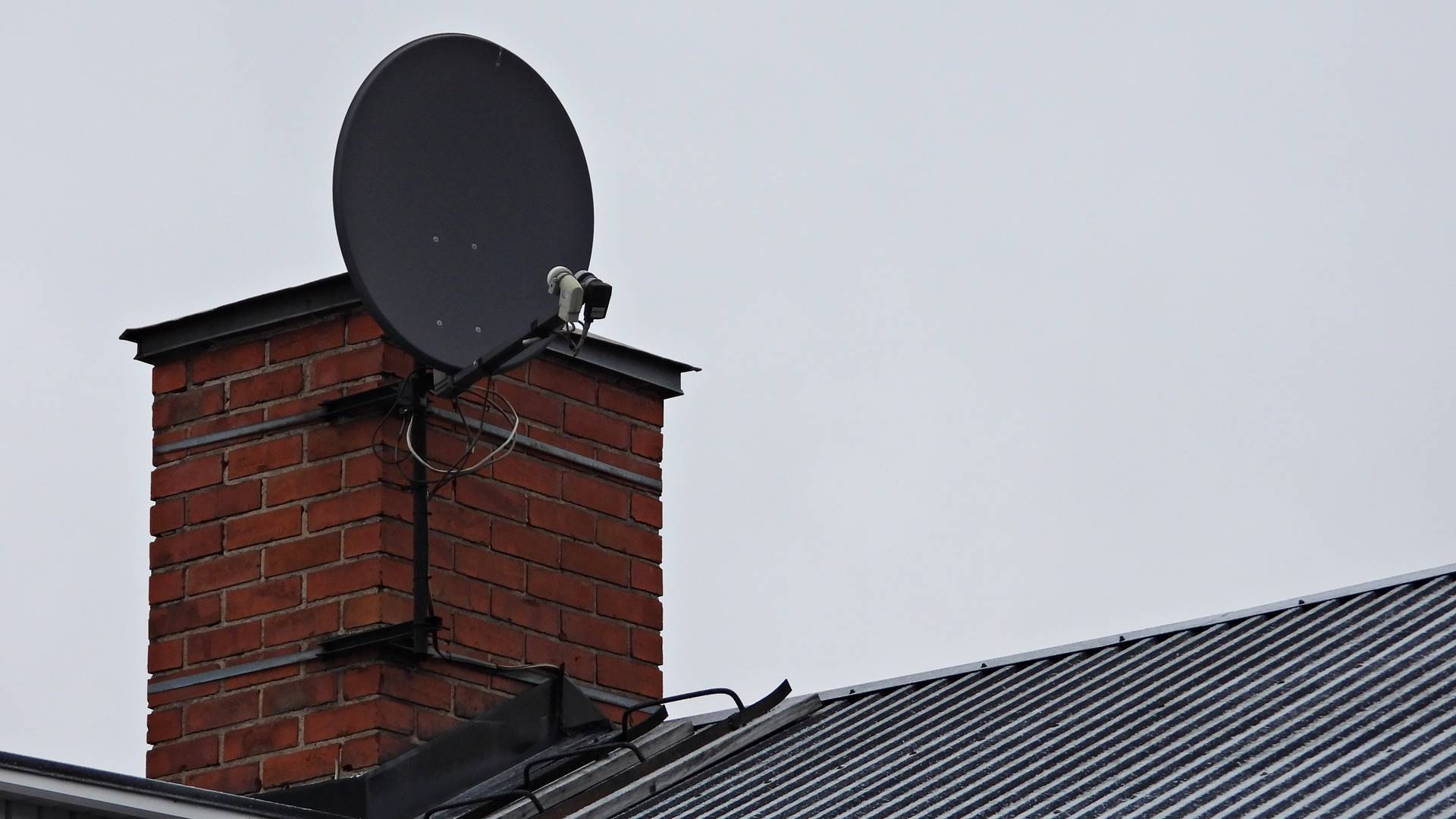

Den här kunden hade flyttat in i ett hus där den tidigare ägaren tog in TV-signalen via satelliter. Men nu ville hon slippa abonnemang och bara se de fria marksända TV-kanalerna så då var det bara att skruva ner parabolen.
De är faktiskt ovanligt att fästen till paraboler brukar vara så här rostiga.
Monterad, justerad och klar.

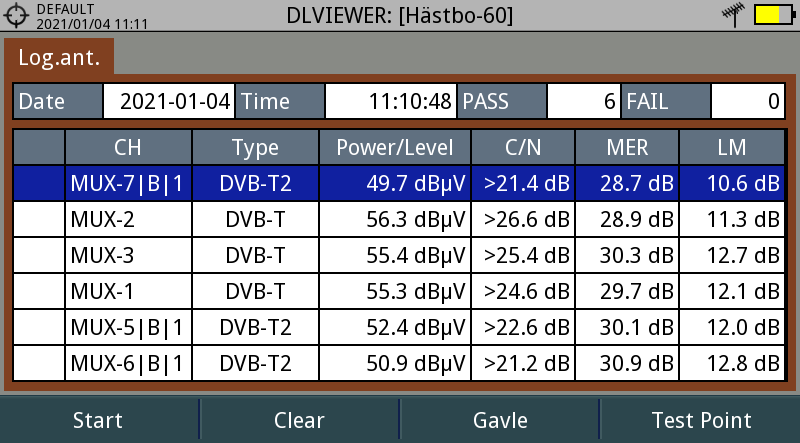

Det blev bra signal.
Det blev helt perfekta Simpsons.
En koll i vardagsrummet visade att samtliga Muxar fick godkänd signal.
Trots att de ser så enkla ut presterar de logperiodiska antennerna bra signal.
