En sida med bilder och info från diverse arbeten med paraboler 2023.
20231228 – Störning från GT-SAT QUAD LNB.
Den här kunden hade störningar på TV4 och några andra kanaler. Felinställd polarisation trodde jag och körde hem till kunden.
Det första jag såg är att det fattades en bit av nedre delen på väggfästet.
Jag gjorde en kontroll och konstaterade att det faktiskt skulle gå att kolla på TV med den signalen.
En koll i vardagsrummet visade att det var nästan godkänd signal.
Men sen upptäckte jag att det helt plötsligt kom störande signaler från mikrovågshuvudet. Störningen kom och försvann, så det tog en liten stund innan jag lyckades ta en skärmdump vid exakt rätt tillfälle. Det normala är bara lite brus längst ner så det var en kraftig störning.
Men att sätta dit ett nytt mikrovågshuvud på den lilla parabolen var jag tveksam till, eftersom det troligen inte skulle bli godkänd signalkvalitet.
Men sen var det inte ”bara” att montera en ny parabol, för jag var tvungen att fixa väggfästet också. Men tillslut satt den där med ett nytt Opticum universal LNB.
Nu blev det bra signalkvalitet.
En koll i vardagsrummet visade att det blev godkänt på rubbet.
Jag har dock inte programmerat dataloggen i mitt instrument för att mäta på 10,934 GHz horisontellt där bl.a. TV4 sänder, så jag rattade in den frekvensen manuellt.
17,8 dB i MER-värde är mycket bra och det är långt över kravet som är minst 13 dB i MER-värde.
Bra att veta:
- Om man halverar signalen som är 17,8 dB i MER-värde hamnar man på 14,8 dB.
- Halverar man en gång till hamnar man på 11,8 dB.
- Halverar man ytterligare en gång hamnar man på 8,8 dB, men då är signalen antagligen nere på pixelnivån.
20231228 – Ingen signal när HDMI-kontakten hade glidit ur.
Det kom upp en skylt med texten ”Ingen signal” på Samsung-TV’n så kunden trodde att det hade blivit något fel vid parabolen.
När jag kom dit såg jag att det var mycket snö på parabolen och TV-antennen, men ingen snö framför mikrovågshuvudet.
Jag gick in i vardagsrummet och såg att signalen var helt OK från parabolen.
Sen såg jag att HDMI-kontakten hade glidit ur satellitmottagaren en liten bit. Så det var bara att trycka in kontakten så blev det bild igen.
När jag ändå var hemma hos kunden kollade jag TV’n i köket som de hade svårt att få igång.
Jag kollade signalen och den var mycket bra.
Sen visade jag hur man startar TV’n i köket, så nu kan de i alla fall se SVT’s kanaler och TV4 när de äter frukost.
Sen sa kunden att de betalar väldigt mycket varje månad för TV-utbudet. Förutom Viasats, eller numera Allentes, största utbud i huset har de ett Boxer-abonnemang i sommarstugan.
Mitt förslag för att komma ner i kostnad var att de ska säga upp det ena abonnemanget och skaffa ett tvillingabonnemang på det andra. Om de väljer ett tvillingabonnemang hos Allente kostar det 199 kronor i månaden till den extra TV’n.
Om de väljer ett tvillingabonnemang hos Boxer kostar det 149 kronor i månaden till den extra TV’n. Som Boxer skriver: Det här är lösningen för dig som har flera TV-apparater i hemmet, på landstället eller i husvagnen!
Vad de väljer beror på vilka kanaler de kan få hos Allente eller Boxer.
20231221 – Hasande isblock rubbade parabolen.
Isen gled ner och rubbade parabolen så TV-kanalerna via satellit försvann. Då tog Arris-mottagaren in kanalerna via internet istället, men i utbudet Allente Stream Basic saknades bl.a. TV4, Kanal 7 och TV12.
När jag kom dit såg jag att kunden hade tagit bort isen som tryckte mot parabolen, men det blev ingen bild i alla fall.
Jag gick in till sovrummet och kollade signalen men den var helt obefintlig.
Jag gick ut för att kolla läget.
En liten parabol kan inte stå emot den här tyngden.
Efter justering blev det bra signalkvalitet.
Jag gjorde en datalogg för att dokumentera signalstyrka och kvalitet. Jag observerade även att signalen på transpondern som sänds på 12,418 GHz vertikalt var ungefär som de andra, vilket var lite märkligt för den brukar vara svagare.
Nu blev det bra signal i sovrummet.
Jag gjorde även en koll i vardagsrummet.
På spektrumet syns UB01 som används i vardagsrummet och till höger syns UB02 som används i sovrummet. Om du vill veta mer om UB01 och UB02 etc. kan du kolla här.
Jag tipsade kunden om att köpa några taksteg som han kan haka fast i takpannorna för att därigenom få ett snörasskydd.
Men om det inte går att hindra snön och isen på ett effektivt sätt måste parabolen flyttas.
20231220 – Fallande isblock rubbade parabolen.

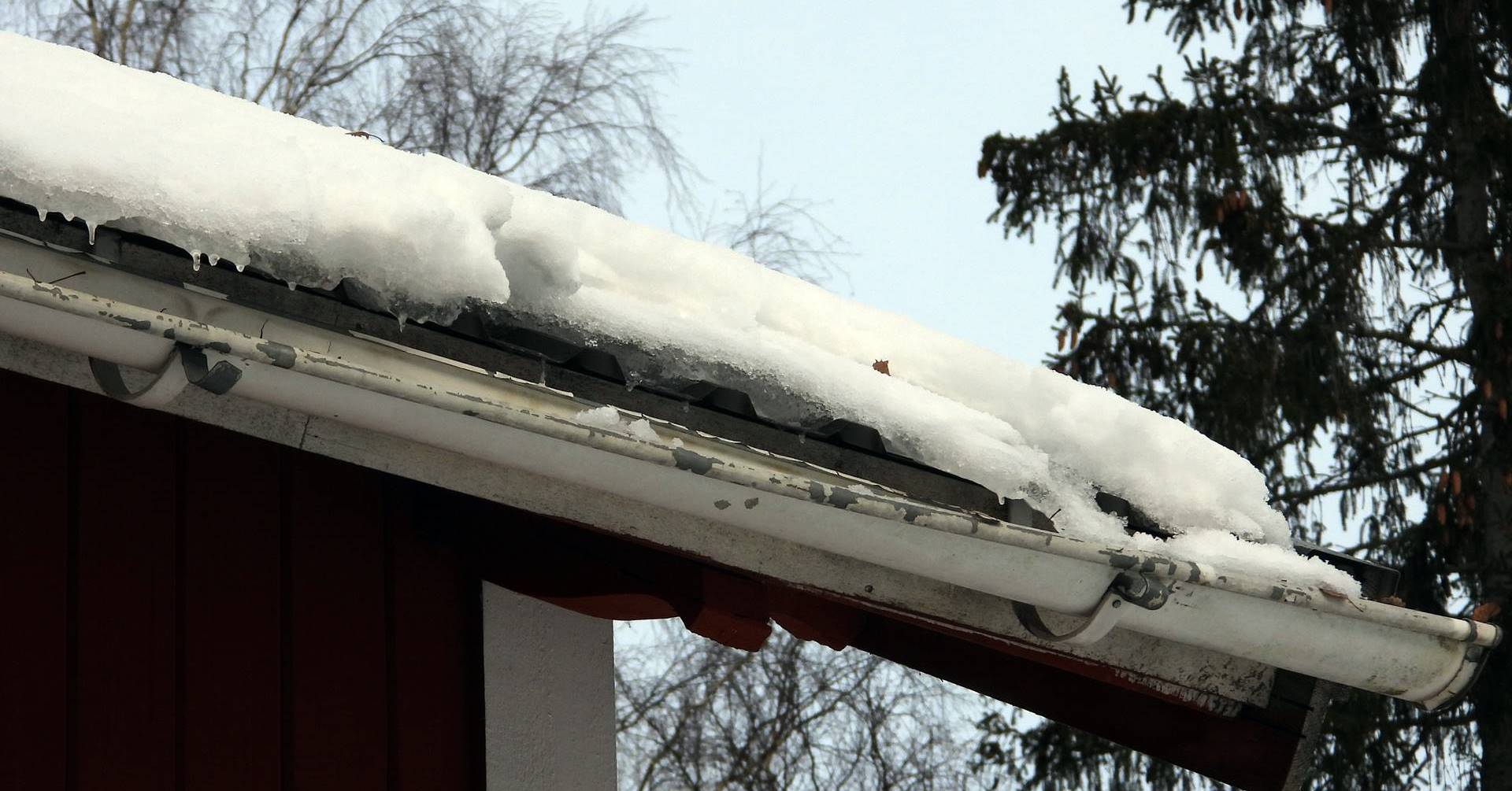

Signalen försvann helt plötsligt och när kunden gick ut för att kolla vad som hade hänt såg han några isblock på marken.
Isen hade ramlat ner på parabolen.
När jag kom dit såg jag att vattenskyddet till kontakten på mikrovågshuvudet inte var nerdraget, men som tur är har jag bildbevis på att jag drog ner vattenskyddet när jag var där senast.
Nu var det lite tur i oturen att Tele system PE57 parabolen har lite klen låsning till höjdjusteringen, för parabolen hade bara glidit ner.
Efter justering blev det godkänd signal på allt utom transpondern som sänder på 12,418 GHz vertikalt.
Men den transpondern innehåller inte så intressanta kanaler.
Efter justering drog jag ner vattenskyddet. 🙂
Bäst att gå inomhus och kolla signalen tänkte jag och tur var väl det.
I vardagsrummet började jag med att kolla signalen som var bra. Men Samsung UHD satellitmottagaren hittade ingen signal trots att den var riktigt inställd. Efter lite felsökning gjorde jag en fabriksåterställning och sen funkade det.
Även till sovrummet blev det bra signal, men Viasat Arris-mottagaren vägrade starta.
Men efter en fabriksåterställning blev det bild i TV’n.
Redan förra året bestämde vi att jag skulle återkomma någon dag när det blev bättre väder och montera en ny parabol där det inte är risk för snöras. Men det blev inget av för när vintern är slut glömmer man lätt hur det är med ras från taket. Men den här gången får det inte glömmas bort, så jag ska flytta parabolen snarast möjligt.
20231208 – Helgen är räddad.
Strax efter klockan 14 idag blev jag uppringd av en tjej som hade tappat satellitsignalen.
Men eftersom det var fredag eftermiddag hade jag redan parkerat servicebilen och bytt om, så jag föreslog att jag kunde komma på måndag förmiddag. Men hon ville gärna ha det fixat till helgen så hon skulle prova att hitta någon annan.
Efter 7 minuter ringde hon tillbaka för det fanns ingen annan som kunde fixa parabolen, vilket jag förstod eftersom det är stor brist på antenntekniker.
– OK, jag kör till dig och fixar signal, svarade jag.
När jag kom dit såg jag redan nerifrån marken att polarisationen var felinställd.
Jag fick ta bort hela hållaren till mikrovågshuvudet eftersom en mutter hade lossnat inuti. När jag hade fixat fästet gjorde jag en justering och fick troligen så bra signal som de aldrig har haft.
Kabeln som gick till sovrummet var torr och spräckt så den bytte jag.
En koll i vardagsrummet visade att det blev mycket bra signal. Dessutom var den vita satellitmottagaren inställd på tjock-TV-formatet med 576 linjers upplösning, men eftersom de hade en modern LED-TV ändrade jag till 1080 linjer, så nu kan de även se bilden i HD-kvalité.
Även i sovrummet blev det brra signal.
Ett tag såg jag att signalnivån pulserade på 10,778 GHz vertikalt, så jag började fundera på om mikrovågshuvudet är på väg att ge upp. Men efter en stund blev signalstyrkan stabil och jag vill inte byta något som funkar, så vi får väl hoppas att det inte ger upp.
Nu är helgen i alla fall räddad. 🙂
20231124 – Tyska TV-kanaler från Astra 19,2° öst funkade inte.
Efter att Bang & Olufsen TV’n hade blivit reparerad på verkstan fick inte kunden igång de tyska TV-kanalerna från Astra 19,2° öst.
Vi kom överens om en tid och när jag kom dit såg jag att parabolen som jag skruvade dit för cirka 15 år sedan hade blivit ganska skymd av växtlighet.
Parabolen har 2 mikrovågshuvuden för att få in kanaler från Astra 19,2° öst och Hotbird 13° öst.
Jag gick in och kollade signalen som gott kunde ha några dB till.
Jag såg även att satellitmottagaren var kopplad via en dubbelriktad scart till RCA-kabel och på själva scartkontakten satt det en omkopplare för signal in eller ut. Den var i fel läge, så efter att jag hade ändrat den till signal ut ur scartkontakten skickades signalen till RCA-kontakterna som satt i B&O TV’n.
Sen gick jag ut, reste upp en stege, klättrade upp och klippte bort de grenar jag kom åt framför parabolen.

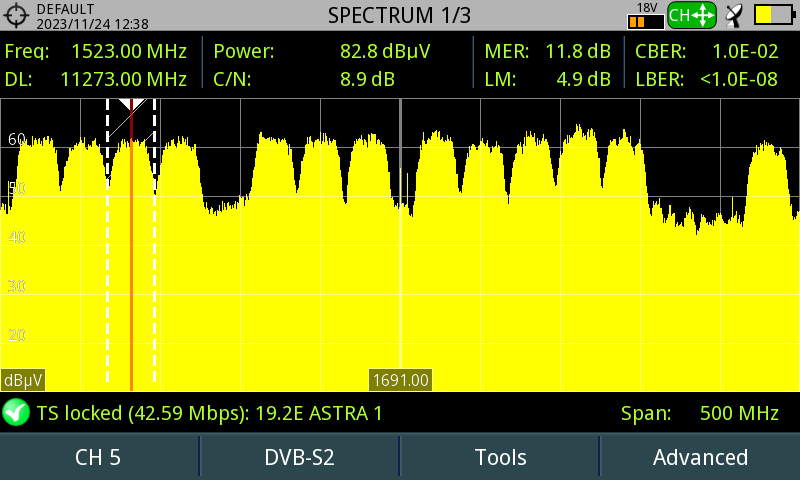

Med lite mindre skymmande växtlighet blev det något bättre signalkvalitet.
Nu kan de i alla fall se ganska många tyska TV-kanaler igen.
20231124 – Tyska TV-kanaler från Astra 19,2° öst funkade inte.
Efter att Bang & Olufsen TV’n hade blivit reparerad på verkstan fick inte kunden igång de tyska TV-kanalerna från Astra 19,2° öst.
Vi kom överens om en tid och när jag kom dit såg jag att parabolen som jag skruvade dit för cirka 15 år sedan hade blivit ganska skymd av växtlighet.
Parabolen har 2 mikrovågshuvuden för att få in kanaler från Astra 19,2° öst och Hotbird 13° öst.
Jag gick in och kollade signalen som gott kunde ha några dB till.
Jag såg även att satellitmottagaren var kopplad via en dubbelriktad scart till RCA-kabel och på själva scartkontakten satt det en omkopplare för signal in eller ut. Den var i fel läge, så efter att jag hade ändrat den till signal ut ur scartkontakten skickades signalen till RCA-kontakterna som satt i B&O TV’n.
Sen gick jag ut, reste upp en stege, klättrade upp och klippte bort de grenar jag kom åt framför parabolen.
Med lite mindre skymmande växtlighet blev det något bättre signalkvalitet.
Nu kan de i alla fall se ganska många tyska TV-kanaler igen.
20231124 – Signalen från parabolen försvann i snövädret.
I onsdags kväll blev det så dåligt väder att signalen från parabolen försvann och just när det inte fanns någon signal gjorde kunden det man inte ska göra. Han startade en kanalsökning och naturligtvis hittades inte en enda kanal.
Sen gjorde han en fabriksåterställning och då måste man börja om från början med att välja språk, vilken typ av mikrovågshuvud, bildupplösning och internetanslutning osv. Detta klarade inte kunden, så vi kom överens om en tid då jag kunde göra ett hembesök.
När jag kom dit såg jag att det satt en Tele-system PE57 parabol ganska högt upp.
Via ett Quad mikrovågshuvud gick signalen vidare till vardagsrummet.
Jag gick in till vardagsrummet och började med att kolla signalen.
Allt var godkänt utom signalen från transpondern som sänder på frekvensen 12,111 GHz vertikalt. Jag gjorde en koll av vilka kanaler som sänds från den, men det var bara en testkanal. Så troligen hade de dragit ner effekten på den transpondern.
När jag hade programmerat in allt i satellitmottagaren blev det bild igen, så nu är helgen räddad.
20231120 – Signalen till vardagsrummet försvann när det blev kallt ute.
Den 10 juni 2019 gjorde jag ett serviceuppdrag åt Canal Digital hos den här kunden och allt har fungerat bra sedan dess, men nyligen började signalen från parabolen försvinna när det blev kallt ute.
Jag anade vad det kunde bero på, men vi kom överens om en tid så jag kunde kolla på plats.
När jag kom dit såg jag att parabolen satt kvar precis som den gjorde den 10 juni 2019.
Jag började med att kolla i vardagsrummet och där fanns det signal för det var ju bara några minusgrader ute.
Jag mätte signalen på användarband 1 som är markerat och till höger syns användarband 9 från OnePlace-mottagaren i sovrummet.
Jag gick upp till sovrummet för att kolla signalen.
Jag klättrade upp på taket för att kolla signalen och då märkte jag att mikrovågshuvudet satt löst eftersom fästet hade spruckit.
Men sprickan var inte orsak till felet eftersom det var bra signalkvalitet nyss.
När jag lossade kablarna såg det ut precis som jag misstänkte, dvs. att mittledaren i kabeln till vardagsrummet var i kortaste laget. Eftersom metall krymper i kyla misstänker jag att mittledaren gled ur mikrovågshuvudet när det blev kallt.
Jag tog bort mikrovågshuvud med hållare och klättrade ner.
När jag hade klippt bort kontakten med den korta mittledaren märkte jag att mittledaren inte satt fast i dielektrikumet, alltså det som är runt mittledaren. Att inte mittledaren sitter fastlimmad i dielektrikumet är en av skillnaderna mellan en billig och en bra koaxialkabel.
Jag monterade tillbaka mikrovågshuvudet i ett Triax aluminium fäste.
Nu kan i alla fall inte fästet torka och spricka.
Jag justerade polarisationen med frekvensen 10,778 GHz inställd. I det här fallet gällde det att få så bra MER-värde som möjligt på den horisontella transpondern, eftersom den hade lägst kvalitet.
När jag hade justerat gjorde jag en datalogg för att dokumentera signalen från parabolen.
När jag var klar på taket var det bara att klättra ner igen.
Nere i vardagsrummet gjorde jag en ny koll.
Sen tyckte jag att det inte var riktigt bra bild i vardagsrummet, så jag kollade i menyerna. Då visade det sig att den var inställd på 576i som en tjock TV klarar av.
Jag ändrade till 1080i, så nu kan de även se bild i HD kvalitet. 🙂

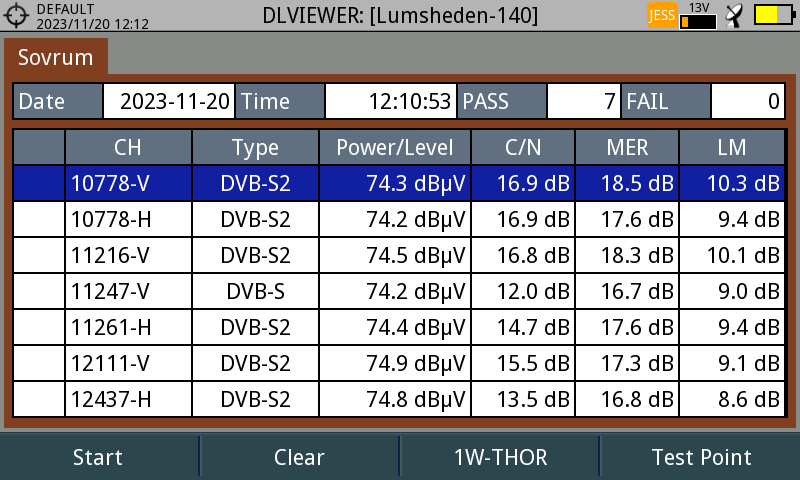

Tillbaka i sovrummet gjorde jag en mätning på användarband 9 eftersom mottagaren i vardagsrummet var inställd på användarband 1.
På spektrumet syns det att jag mäter på användarband 9 och till vänster syns användarband 1 som var igång i vardagsrummet.
Nu hoppas jag att det funkar, men helt 100 kan jag inte vara eftersom det inte var fel precis när jag undersökte och gjorde kontrollmätningar. Men jag är till 99,99% säker på att felet beror på att mittledaren gled ur mikrovågshuvudet, för jag har varit med om ett liknande fel för många år sedan.
20231114 – Installation av en Echosat 20700-S till tyska och holländska kanaler.
När jag var till den här kunden nyligen installerade jag bl.a. en Echosat 20700-S satellitmottagare i vardagsrummet, men nu ville de ha en likadan i sovrummet också.
När jag kom dit såg jag att det var ganska mycket snö på parabolerna.
Detta dämpar nog signalen rejält.
Jag gick in i sovrummet och precis som jag befarade var signalen för dålig.
Kunden hade en specialborste så han kunde sopa bort snön utan att klättra upp till parabolerna.
Nu såg det bättre ut.
Det blev dubbel signalkvalitet när snön var borta från mikrovågshuvudet, men det var fortfarande lite svag signal som beror på att skogen börjar skymma.
Om det ska bli bättre signal måste några träd fällas eller parabolerna flyttas.
Men nu gick det i alla fall att få in alla kanaler även i sovrummet. Ytterligare en fördel med två likadana satellitmottagare i huset är att handhavandet blir lite lättare.
20231113 – Installation av parabol till italienska kanaler.
Det började med att jag fick ett SMS:
Good morning Mr Andreasson. I would like to install a good satellite dish for Italian channels from Hotbird 13° Is it possible?
Efter lite konversation kom vi överens om en tid, så jag lastade i en 96 cm. parabol i servicebilen och körde hem till kunden.
Men det var verkligen inte lätt att hitta ett läge med fri sikt för det var höga träd mellan huset och Hotbird satelliten. Efter en stund misstänkte jag att det kunde gå att montera parabolen längst ut på en tillbyggnad. Men jag ville inte chansa för om kompassen visar några grader fel funkar det inte. Efter testmätning med en handhållen parabol konstaterade jag att det var fri satellitsikt och då kunde jag börja skruva dit ett fäste.
Jag fick bra signal från 96 cm parabolen med ett Opticum LSP-02G LNB.
Efter att jag hade klamrat fast 29 meter koaxialkabel ända till vardagsrummet på andra sidan huset gjorde jag en ny koll av signalkvaliteten som var mycket bra.
20231110 – Dålig satellitsignal p.g.a. löst skorstensfäste.
Kunden saknade några kanaler och hade störningar på andra, så han kontaktade Elon i Hofors, för att få hjälp. När en av Elons anställda besökte kunden för att hjälpa honom upptäckte han att signalen var alldeles för dålig för att göra en kanalsökning så han bad kunden att kontakta mig för åtgärd.
En av de första sakerna jag såg när jag kom hem till kunden var att kabeln låg lite farligt lös på taket. Faran med det är att den kan frysa fast i snön och sen går den av eller blir skadad när snön halkar ner.
När jag var på väg upp på taket såg jag att kabeln var skarvad på 2 ställen. Eltejp över skarvarna är säkert inte heller tätt, men om jag ska fixa det behöver jag även en VP-slang att lägga en ny kabel i. Så det får eventuellt bli en annan gång.
Jag såg även att det satt ett väderskydd över mikrovågshuvudet som tyvärr kan göra mer skada än nytta. Det kan nämligen bli så mycket tung blötsnö på väderskyddet att armen som håller mikrovågshuvudet ger vika.
Bäst att börja med att kolla signalen inomhus tänkte jag och gick in till vardagsrummet. Där visade det sig att den vita satellitmottagaren fick riktigt dålig signal från parabolen. Jag såg även att den som hade monterat parabolen från början inte hade justerat polarisationen rätt.

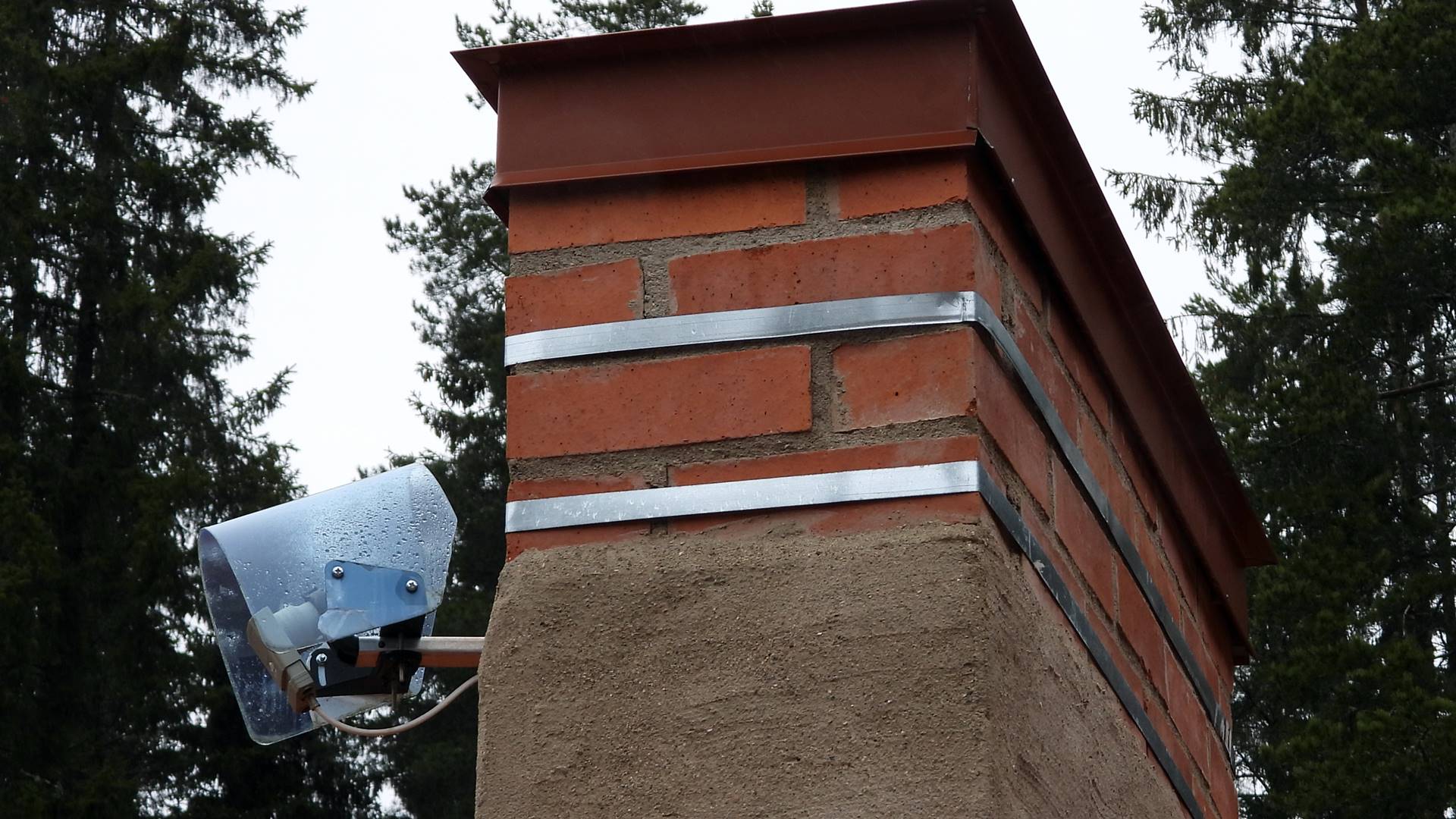

På väg upp på taket såg jag att plåtbanden till skorstensfästet var lösa och det var faktiskt den största orsaken till att parabolen kom ur läge så att signalen blev dålig.
Efter att jag hade skruvat fast skorstensfästet och maströret kunde jag flytta mikrovågshuvudet till rätt läge, sen var det bara att justera parabol och polarisation.
Justerat och klart.
Jag gjorde en ny koll i vardagsrummet som visade att jag hade fördubblat signalkvaliteten två gånger. Från 11,14 dB till 16,34 dB i genomsnitt på de 7 transpondrarna.
Efter min åtgärd har kunden så bra signal som det aldrig har varit tidigare samt att det är så bra marginal till sämre väder att han förhoppningsvis tar bort väderskyddet över mikrovågshuvudet.
20231020 – Maströret lossnade p.g.a. fel sorts skruvar.
Den 13 juni besökte jag den här kunden senast för att koppla in en ny satellitmottagare, men nu fanns det tydligen ingen signal. Så jag körde dit för att kolla vad som hade hänt.
Jag gick förbi parabolen som såg ut som sist.

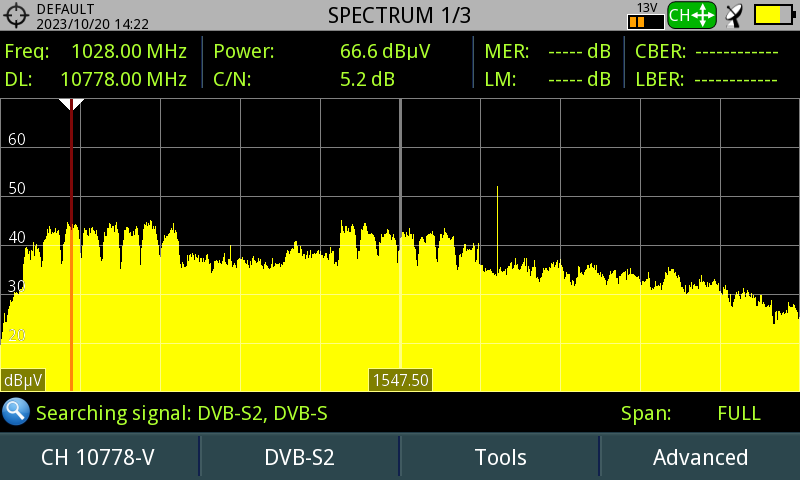

Jag gick in i vardagsrummet och kopplade in antenninstrumentet. När spektrumet kom fram såg jag att signalen var riktigt usel.
Jag kollade utomhus och det visade sig att det övre fästet till maströret hade lossnat.
Jag skruvade bort det och såg att det var monterat med fel sorts skruvar.
Om brädan skruvarna satt i är 22 mm. tjock och skruvarna är utan gänga i 30 mm. då sitter skruvarna garanterat inte fast.
Jag satt dit ett annat övre fäste med 4 st. helgängade franska skruvar, så nu sitter det fast ordentligt.

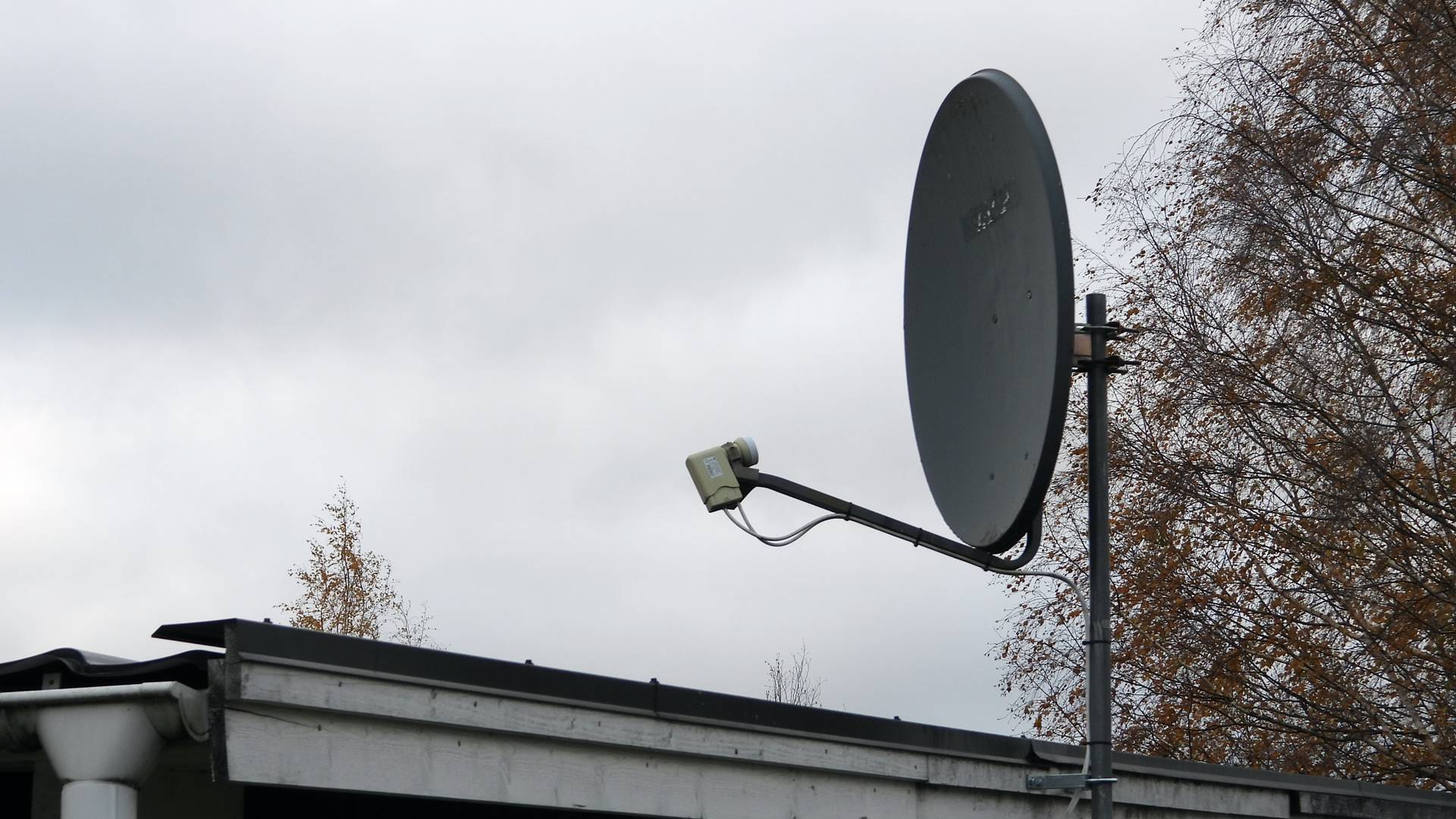

Jag justerade parabolen och vred polarisationen rätt på Triax QUAD mikrovågshuvudet, sen gjorde jag en datalogg.
Nu blev det bra och stark signal i vardagsrummet.
Det var 2 koaxialkablar indragna till satellitmottagaren i vardagsrummet så jag kollade att det var bra signal från båda.
Fixat och färdigt. 🙂
20231018 – Problem att se tyska och holländska TV-kanaler i vardagsrummet.
Jag fick ett uppdrag av Olsbacka TV & Video att fixa en anläggning hos en kund där det inte gick att se tyska och holländska TV-kanaler i vardagsrummet.
Kunden hade 2 st. satellitmottagare för att se tyska och holländska kanaler, varav den ena stod i sovrummet och funkade hyfsat. På vinden stod en annan satellitmottagare där bild och ljud togs ut från satellitmottagarens antennutgång, för att sedan skickas vidare i samma kabel som de marksända TV-kanalerna ner till vardagsrummet. I vardagsrummet stod det en IR-förlängare för fjärrkontrollssignaler som gjorde det möjligt att styra satellitmottagaren på vinden.
Men den gamla satellitmottagaren på vinden gick sönder, så Dick från Olsbacka TV & Video hade ställt dit en satellitmottagare från Sky, men fick det inte att fungera eftersom den satellitmottagaren inte hade någon RF-utgång, dvs. att det inte fanns någon antennutgång som kunde skicka ut bild och ljud i antennkabeln. Så Dick undrade om jag kunde fixa en RF-modulator för att få ner bild och ljud från satellitmottagaren till vardagsrummet.
Allt detta lät onödigt krångligt och det skulle dessutom bli svårt att handskas med eftersom de marksända kanalerna är digitala och signalen från satellitmottagaren skulle bli analog. Dessutom blir det ingen bra bild när signalen är analog, för helst vill man ha HD-signal direkt från satellitmottagaren in i TV-apparatens HDMI-ingång.
Jag bokade i alla fall in ett besök hos kunden så jag kunde undersöka på plats vilka åtgärder som krävdes.
När jag kom dit kände jag igen parabolerna och när jag sökte lite på min hemsida såg jag att jag var där och justerade König-parabolen till Hotbird den 29 oktober 2018.
På den större parabolen som var riktad mot Astra 19,2° öst satt det ett mikrovågshuvud med flera utgångar.
Men kablarna var dragna i en plastlist och det var nåt nytt.
Parabolen till Hotbird hade ett twin-LNB, alltså ett mikrovågshuvud med 2 utgångar.
All signal gick sedan via 2 st. DiSEqC-switchar till 2 st. satellitmottagare.
Jag gick in i huset och började med att kolla signalen till SVT’s kanaler i vardagsrummet.
Sen klättrade jag upp till vinden och kollade den inkommande signalen från TV-antennen på taket.
Mitt antenninstrument tog inte in Mux 7 för det visade sig att Teracom har flyttat den muxen från 184,5 MHz till 658 MHz, så det är dags att uppdatera kanalplanen i antenninstrumentet.
Jag klättrade ner från vinden och kollade signalen i sovrummet.
Men alltihopa var knepigt kopplat så jag kopplade om kablarna och fick bättre signal ut ur förstärkaren.
Jag kollade även om det skulle gå att dra ner en till kabel med satellitsignal till vardagsrummet, men det skulle bli svårt. Så jag gick ut i bilen och hämtade en combiner för att filtrera in satellitsignalen i samma kabel som den marksända signalen.
Sen gjorde jag en ny datalogg i vardagsrummet och såg att signalstyrkan på Mux 1 var 10,1 dBµV högre än när jag kom till kunden.
En koll på spektrumet visade att det var OK signal från TV-masten i Hudiksvall/Forsa.
Jag gjorde även en datalogg i sovrummet.
I vardagsrummet tog jag bort antennuttaget och kopplade in en combiner på kabeln för att få ut satellitsignalen, sen gjorde jag en koll av satellitsignalen via spektrumet.
Nu fanns det satellitsignal i vardagsrummet, men satellitmottagaren från Sky gick det inte att få fart på, så jag hämtade en Echosat satellitmottagare i servicebilen. Sen kopplade jag in den till TV-apparatens HDMI ingång och då fick han se hur bra bilden blev när det var HD-kvalitet.
I sovrummet stod det en gammal satellitmottagare som saknade kanaler så jag gjorde en kanalsökning. Men kanalerna hittades inte och då kom jag på att satellitmottagaren inte la kanalerna i minnet eftersom de numera sänds i HD. Så det blir ett till besök hon kunden för att koppla in ytterligare en Echosat satellitmottagare.
20231012 – Parabolen satt i vägen för det nya taket.
Några snickare från Snellmans träsmak AB höll på att bygga nytt tak på ett garage, men för att göra klart måste parabolen flyttas.
När jag kom dit såg jag att det är just den modellen av parabol som brukar ha ett frostskadat rör som håller mikrovågshuvuden.
Jag skruvade ner parabolen och väggfästet.
Sen visade jag kunden rostskadan på röret och fick direkt godkänt att montera en ny parabol.
Jag monterade en Triax TD65 parabol och återanvände kundens GT-Sat GT-QD40 quad-mikrovågshuvud.
Efter justering gjorde jag en datalogg för att dokumentera den godkända signalkvaliteten. För er som inte vet kan jag upplysa om att det ska vara minst 13 dB i MER-värde och minst 6 dB i Link Margin.
Det hade nog blivit några dB bättre signalkvalitet med ett nytt mikrovågshuvud, men det var ändå godkänt så det fick duga. För övrigt blir det säkert nån dB till när byggnadsställningen är borta.
Fixat och färdigt.
Sen gick jag in i huset för att dokumentera vilken signal det blev till Samsung UHD-boxen.
20231003 – Marksänd TV funkade inte så det blev TV via satellit.
Här började jag med att hjälpa Ludde med signalen till marksänd TV.
Men det funkade inte med marksänd TV så jag fick hjälp av en kollega att teckna ett abonnemang hos Allente och sen monterade en parabol istället. Klicka här om du vill läsa mer om det.
Parabolen skulle helst inte synas från vägen, så jag monterade den ganska långt ner på husets sydvästra husgavel.
Efter justering gjorde jag en datalogg av signalen.
Jag testade även hur mycket eventuell växtlighet skulle dämpa signalen och det visade sig att en solros framför parabolen dämpade signalkvaliteten med 3 dB. En sån liten växt gör alltså att signalkvaliteten halveras.
Sen var det bara att dra 14 meter trippelskärmad koaxialkabel till andra sidan huset och kolla att det fortfarande var bra signal i TV-rummet.
Kunden fick som de önskade och parabolen syns nästan inte alls från vägen.
Satellitmottagaren ska de hämta själva hos min kollega Heine i Skutskär, efter att han har uppdaterat och startat upp den på verkstan i Elbes Radio & TV. Sen är det bara att skruva dit F-kontakten med signalen från parabolen till ingång 1 i satellitmottagaren. Därefter är det bara att sätta i HDMI-kabeln mellan satellitmottagaren och HDMI ingång 1 i TV’n.
Allente – basinstallation 1571984
20230927 – Justering av polarisation.
En kund hörde av sig eftersom det ofta var störningar på Canal Digitals, eller numera Allentes kanaler.
Jag kände till stället för jag installerade anläggningen dagen före julafton 2016 och sedan gjorde jag ett serviceuppdrag genom Canal Digital den 5 oktober 2018. Men nu var det dags att besöka kunden på Per-Nils väg igen.
När jag kom dit såg jag redan nerifrån marken att polarisationen var felinställd.
Jag frågade kunden om någon hade försökt att justera själv och vridit mikrovågshuvudet. Men de hade inte rört prylarna, förutom när de sopade bort snö. Så troligen hade de kommit åt mikrovågshuvudet med kvasten.
Innan jag justerade något kontrollerade jag signalen från parabolen.
Efter mätningen kunde jag konstatera att ingenting var godkänt. Kravet är minst 13 dB i MER-värde och minst 6 dB i Link Margin, alltså marginal till störningarna.
Jag justerade polarisationen och kontrollerade att inte fästet till mikrovågshuvudet var spräckt.
Nu blev det godkänd signalkvalitet på rubbet.
Jag gick in i vardagsrummet och kontrollerade signalen.
Som synes blev det godkänd signal på rubbet.
Det blev en avsevärd förbättring på framförallt 10,778 GHz horisontellt där TV4 Motor HD sänds.
Där var det från början 10,1 dB i MER-värde och efter justering av polarisationen blev det 16,1 dB i MER-värde. 6 dB i förbättring kanske inte låter så mycket, men om dåligt väder gör att signalkvaliteten halveras återstår 13,1 dB och om det blir ännu sämre väder så signalen halveras ytterligare en gång återstår det 10,1 dB
Alltså måste signalkvaliteten halveras 2 gånger innan den blir så dålig som den var innan min justering.
20230913 – Hjälp med programmering av boxar samt byte av TV.
Jag träffade en kund vid affären som undrade om jag kunde fixa så att hans TV inte stänger av sig själv efter en stund. – Det kan jag säkert programmera sa jag och vi kom överens om en tid.
När jag kom hem till kunden såg jag att han hade 2 paraboler och en TV-antenn på huset.
Jag gick in i vardagsrummet och kopplade kabeln från TD64-parabolen till antenninstrumentet.
Jag konstaterade att allt var godkänt. Men att jag kunde få bättre signalkvalitet från 10,778 GHz horisontellt genom att justera polarisationen.
10,778 GHz horisontellt innehöll ändå inga kanaler han tittade på och när det ändå var godkänd signalkvalitet fick det duga.
Sen kollade jag menyerna i Viasat-boxen där jag avaktiverade automatiskt avstängning. Så nu stängs den inte av även om han somnar i soffan.
Sen kopplade jag in kabeln från UHF gitterantennen för att kolla signalkvaliteten.
Han ville bara ha möjlighet att se de fria SVT’s kanaler från Mux 1 och TV4 från Mux 2 och de hade bra signalkvalitet.
Sen bytte jag ut Philips TV’n mot en LG TV som han hade haft i sovrummet. Det visade sig dock att LG TV’n inte klarade av att ta emot digitala marksända kanaler så jag kopplade in hans lilla DVB-T2 mottagare med en HDMI-kabel till TV’n. Kanalerna var dock i fel ordning så jag flyttade SVT1 till plats 1 och TV4 till plats 4 osv.
Så nu gäller följande till LG TV’n i vardagsrummet:
- Viasat till ingång HDMI 1.
- DVB-T2 box till ingång HDMI 2.
20230906 – Montering av ny parabol högt upp.
Den 9 augusti besökte jag den här kunden eftersom de hade dålig signal. Jag konstaterade då att skogen skymde signalen och att parabolen måste flyttas högre upp. Men det skulle inte räcka att flytta upp parabolen på gaveln där Viasat-parabolen satt, utan den måste monteras högst upp på husets västra gavel och dit upp är det cirka 8-9 meter som egentligen kräver en skylift. Men det skulle bli ganska omständligt att få dit en skylift, så jag tog med min långa stege och gjorde ett nytt besök.
Men det var verkligen inte ”bara” att få dit ett fäste så högt upp och dessutom så att röret kom ut 56 cm. från väggen.
Eftersom det ändå skulle monteras nytt så högt, upp rekommenderade jag att montera ett nytt mikrovågshuvud med Sat-CR-signal, så att de kan spela in en kanal samtidigt som de tittar på en annan.
Det nya Opticum Sat-CR-24 monterade jag i ett aluminiumfäste, så nu slipper de även ett plastfäste som spricker.
Sen var det ”bara” att montera parabolen högt däruppe.
Det var som sagt väldigt omständligt att montera allt så högt upp.
Nu blev det signal utan skymmande skog.
Efter att jag hade justerat gjorde jag en datalogg.
Sen gäller det att dra ner vattenskyddet runt kontakten.
Justerat och klart.
Sen var det bara att dra 23 meter kabel till andra sidan huset och den sista biten tänkte jag använda från Viasat parabolen.
Inne i vardagsrummet kollade jag vilken signal de hade från Viasat parabolen.
Signalen från den nya TD65 parabolen med Opticum mikrovågshuvudet blev mycket bättre.
20230830 – Byte till ett Inverto Quad LNB.
För närmare ett år sedan besökte jag den här kunden för att sätta fast väggfästet ordentligt samt att justera parabolen. Då var det svårt att avgöra om det blev så bra signal som förväntat eftersom en byggställning skymde parabolen lite grann.
Men kunden tyckte att signalen var väderkänslig så han kontaktade mig för åtgärd.
Jag började med att kolla signalen som var aningens under godkänd. I den högra kolumnen kan du se Link Margin och där ska det vara minst 6 dB i marginal till störningarna. Nu var det bara 5,9 dB som bäst.
Jag undrade om ställningsbyggarna hade kommit åt mikrovågshuvudet så jag testade med att justera.
Nu fick jag betydligt bättre signalkvalitet men dock inte godkänt på 11,261 GHz horisontellt och 12,111 GHz vertikalt.
Jag kollade vilka kanaler som sänds på 12,111 GHz, men det var bara en testkanal.
Jag bytte till ett Iverto Quad mikrovågshuvud och justerade polarisationen.
Nu blev det godkänt på rubbet.
Jag gjorde även en koll av signalen i vardagsrummet.
Fixat och klart med bra marginal till störningar vid kraftigt regnväder.
20230828 – Byte av defekt mikrovågshuvud efter åska.
Den här kunden har jag varit till 2 gånger tidigare. Installationen av parabolen och en satellitmottagare gjorde jag den 5 december 2017. Året efter uppgraderade jag anläggningen till ett tvillingabonnemang så de kunde se olika kanaler på olika TV-apparater.
Men nu hade blixten slagit ner nära huset så i stort sett all elektronik slogs ut. Satellitmottagarna startade men de sa ”ingen signal” så kunden bokade in service.
När jag kom dit kopplade jag in antenninstrumentet, men det indikerade kortslutning i mikrovågshuvudet och slog ifrån direkt.
Så det var bara att klättra upp och byta ut det trasiga mikrovågshuvudet.
När jag hade justerat polarisationen kollade jag parabolinställningen och den hade inte flyttat sig en enda millimeter trots att det var närmare 6 år sedan jag skruvade dit den.
När jag var klar ute var det dags att gå in i huset och kolla att satellitmottagarna funkade.
Jag gjorde en koll av signalen i vardagsrummet innan jag kopplade in och startade upp Smart-boxen.
I TV-rummet började jag med att kolla spektrumet som visade 3 aktiva användarband. Längt till vänster UB05 och UB06 som är till satellitmottagaren i vardagsrummet samt UB01 i mitten, som är till antenninstrumentet.
Jag gjorde en datalogg innan jag satt i kabeln i Smart-boxen.
Sen visade det sig att HDMI ingång nummer 1 var glapp i TV’n. Men efter att jag hade kollat att det inte var fel på kabeln satt jag den i ingång HDMI 2 i TV’n och då funkade det.
20230815 – Montering av ett nytt Opticum mikrovågshuvud.
Signalen försvann så kunden besökte Emanuelsons i Sandviken för att få hjälp. Men de hade ingen tekniker tillgänglig så de hänvisade till mig.
När jag kom dit såg jag att det satt ett gammalt Alps Quad mikrovågshuvud i ett torrt gammalt fäste på Triax TD64 parabolen.
Jag kopplade in antenninstrumentet för att se om det räckte att byta fäste och justera, men mikrovågshuvudet var dött.
Det var bara att ta bort de defekta delarna.
Jag hämtade ett nytt ett Opticum LSP 02G mikrovågshuvud och ett nytt fäste i servicebilen.
Efter justering gjorde jag en datalogg för att dokumentera signalen innan den hade gått igenom koaxialkabeln in till vardagsrummet.
Nytt och fräscht ute vid parabolen.
Inne i vardagsrummet såg jag att signalstyrkan sjönk 8-10 dB vilket var lite väl mycket i förhållande till kabellängden. Men alla transpondrar hade godkänd signalkvalitet så det var ingen idé att byta kabel.
20230811 – Uppstart av ny satellitmottagare till befintlig parabol.
Det blev ett kraftigt åskväder så satellitmottagaren gick sönder. Kunden skaffade en ny, men fick inte igång den, så han misstänkte att även mikrovågshuvudet hade gått sönder.
När jag kom dit kollade jag signalen och såg att mikrovågshuvudet var helt. Signalen var dock lite sämre än sist, men det berodde nog på det dåliga vädret.
När jag hade kollat signalen från Hotbird 13° öst kopplade jag in satellitmottagaren och valde rätt satellit mm. sen fick de bild på de persiska kanalerna igen.
Vi får väl se hur det utvecklar sig med signalen. Blir det störningar så bör jag nog byta ut parabolen mot en större.
20230809 – Skogen skymde satellitsignalen.
Kunden misstänkte att träden hade vuxit upp så de skymde signalen och när jag kom dit såg jag att kunden hade rätt.
Det var överlag dåligt och ingen transponder hade godkänd signalkvalitet.
Jag aktiverade max- och min hold för att se hur mycket signalen pendlade.
Men det skulle inte räcka att flytta upp parabolen på husets östra gavel utan den måste monteras högst upp på husets västra gavel och dit upp är det cirka 8-9 meter, så det krävs en skylift. Därför blir det ytterligare ett besök.
20230808 – Dåligt mikrovågshuvud och glapp i HDMI-kabel.
Det förekom ofta störningar och ibland försvann bilden helt, så kunden kontaktade mig för åtgärd.
När jag kom hem till kunden började jag med att kolla signalen som visade sig vara ganska dålig.
Ute på balkongen satt det en Triax TD64 parabol med ett Triax QUAD mikrovågshuvud.
Jag såg att det hade hade ändrat läge som det lätt gör när fästet har blivit dåligt. Jag trodde först att det skulle gå att få bra signal genom att justera polarisationen, men det visade sig att mikrovågshuvudet var dåligt.
Så jag tog bort det gamla Triax mikrovågshuvudet och monterade ett nytt Opticum med ett nytt fäste istället.
Jag brukar justera polarisationen på frekvensen 10,778 GHz eftersom det finns en transponder som sänder vertikalt och en som sänder horisontellt.
Justerat och färdigt.
Det var tjocka moln som säkert dämpade signalkvaliteten närmare en dB.
Nu blev det bra signal till satellitmottagaren i TV-rummet.
Men sen visade det sig vara glapp i HDMI-kabeln så jag hämtade en ny i firmabilen. Sen ändrade jag även upplösningen från 576i till 1080i, så nu kan de även se bilden i HD-kvalitet.
Jag gjorde en koll i satellitmottagarens information och den visade 100% signalkvalitet på frekvensen 11,216 GHz vertikalt som sänder SVT-kanalerna.
Så nu kan de kolla på TV utan störningar även när det regnar.
20230801 – Fel mjukvara i en ny Samsung UHD 680.
En säljare från Allente ringde till kunden och tyckte att han skulle köpa en ny satellitmottagare eftersom hans Canal Digital Smart var lite gammal.
Han fick då hem en ny Samsung UHD 680 som han kopplade in men det visade sig vara omöjligt att få satellitmottagaren att hitta några kanaler. Kunden ringde då supporten och de trodde att det var dålig signal. Mycket märkligt tänkte kunden eftersom det funkade bra med den gamla Smartboxen och efter många försök kontaktade han mig.
När jag kom dit såg jag att det satt en Triax TD64 parabol på maströret.
Den hade även ett FR8-Q52-LNB där kabeln var ansluten på Sat-CR utgången.
Jag gick in i vardagsrummet och började med att kolla signalen som var mycket bra.
Jag startade upp satellitmottagaren och såg direkt att den hade fel main software. Otroligt nog skickar Allente ut satellitmottagare med mjukvara för att ta emot Viasats kanaler från 4,8° öst som inte används längre.
Så jag fick gå in i service menyn (som inte är avsedda för normala TV-tittare eller konsumenter) och uppdatera system-mjukvaran.
När det var fixat hittade satellitmottagaren alla kanaler.
20230720 – Dino ville ha hjälp med parabolsignalen efter åska.
Dino hade 3 olika satellitmottagare och alla gick sönder när blixten slog ner i närheten. Då beställde han och fick hem 2 st. nya Allente 1 satellitmottagare från Allente, men sen fanns det ingen signal från parabolen.
När jag kom dit såg jag att parabolen satt kvar som jag lämnade den sist jag var där.
När jag kopplade in instrumentet för att kolla mikrovågshuvudet varnade instrumentet för kortslutning.
Jag monterade ett nytt Opticum som har en Sat CR 24 utgång och 3 Legacy-utgångar, eller universalutgångar som det heter på svenska.
Justerat och fixat.
Det var lite struligt att ta reda på vilken kabel som gick till vardagsrummet. Men efter en stund hade jag fixat Sat-CR-signal från 4 användarband till Allente-1 mottagaren med hårddisk i vardagsrummet. Då kan de alltså spela in 3 kanaler samtidigt som de kollar på en fjärde kanal.
Signalen till altanen och TV-rummet på övervåningen går genom en fördelare och det funkar så länge de bara använder satellitmottagaren på altanen ELLER i TV rummet, eftersom man inte kan dela en universalsignal. Men Dino är nöjd med det, för han ska bara ha 2 st. satellitmottagare.
En koll av signalen ur kabeln på altanen.
En koll av signalen ur kabeln i TV-rummet på övervåningen.
Till en början såg Dino lite skeptisk ut, men sen såg han att det verkligen blev bild i TV’n.
20230719 – Träd skymde fortfarande satelliterna.
Den 15 februari 2022 besökte jag den här kunden förra gången. Då lyckades jag få godkänd signal på rubbet, men jag sa att några träd måste bort för om de vajar i vinden kan de skymma signalen. Men nu var det dålig signal igen, trots att de hade fällt massor av träd.
När jag kom dit såg jag att parabolen satt kvar exakt som sist.
På parabolen satt det ett QUAD universal mikrovågshuvud som som kan användas för att skicka signal till 4 olika satellitmottagare eller två satellitmottagare med inspelningsfunktion. Men i det här fallet har kunden endast en satellitmottagare.
Visst hade de fällt många träd, men träden som skymde parabolen var kvar och dessutom lite högre än sist.
Jag aktiverade max och min hold i instrumentet så man kan se hur signalen pendlade. För övrigt är det i stort sett omöjligt att justera en parabol när signalen ändrar styrka utan att man ens rör parabolen.
Jag visade kunden vilka träd som måste bort. Lite skämtsamt sa jag att det bara är att fälla träd tills satellitmottagaren visar en grön signalstapel, dvs. att signalen är godkänd.
20230626 – Flytt av parabol på grund av en skymmande ek.
Signalen blev allt sämre medan eken växte, så tillslut tröttnade kunden på störningarna och bokade in en flytt av parabolen.
När jag kom dit såg jag att det hade blivit några fel direkt vid monteringen för länge sedan.

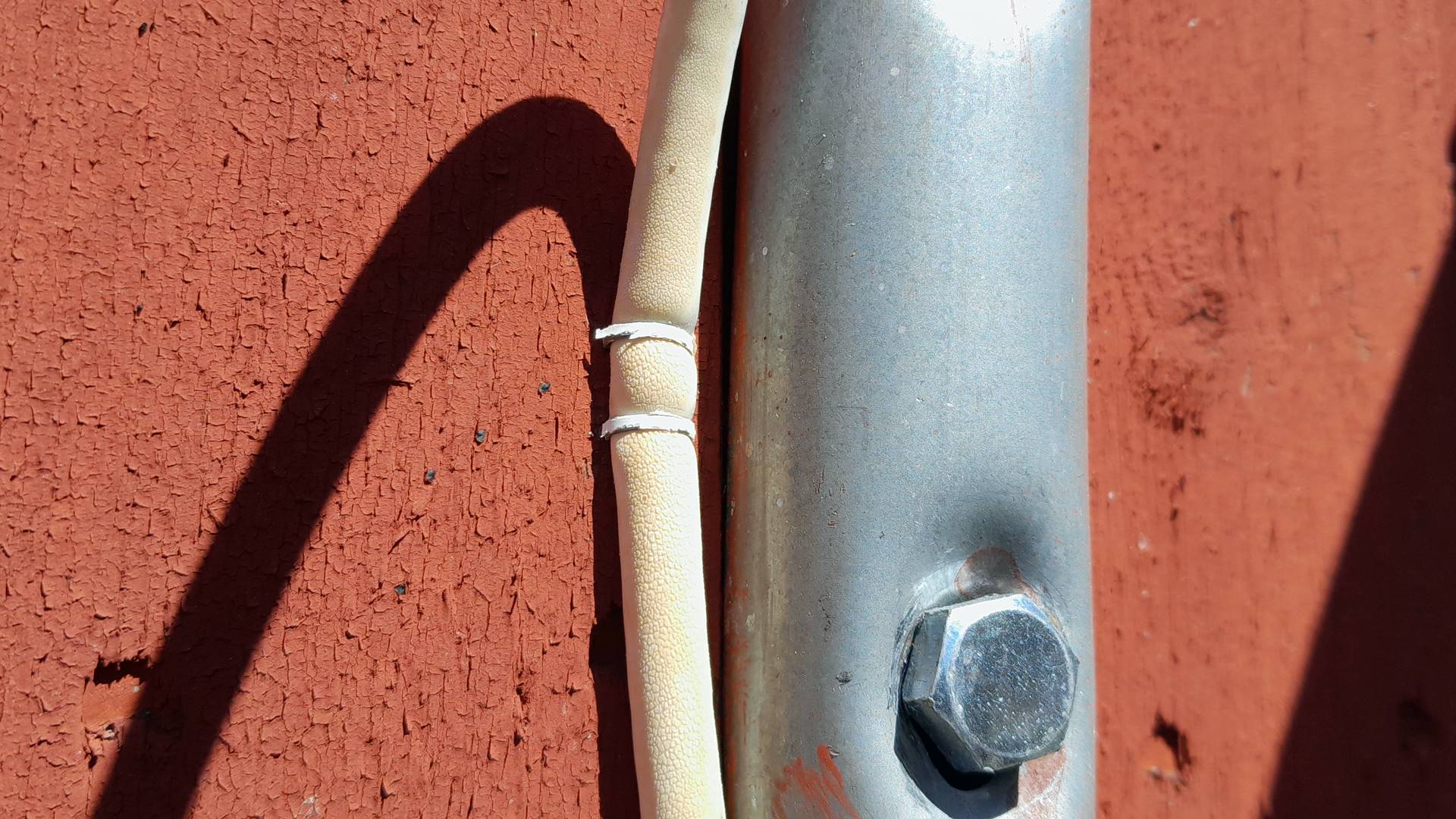

Dels var kabeln fastsatt med icke godkända klammer, sen var väggfästet inte monterat rakt över en underliggande regel.
Det blir lätt impedansfel när klammerna är för hårt islagna.
Det satt även ett Canal Digital LNB med 2 universalutgångar och en utgång med 4 Sat-CR-frekvenser.
Jag flyttade och justerade parabolen.
Det blev godkänd signalkvalitet på rubbet.
En koll i vardagsrummet och sovrummet för att dokumentera att det blev godkänt även där.
Men sen upptäckte jag att bilden var lite suddig både i vardagsrummet och sovrummet. Det visade sig att satellitmottagarna var inställda på 576i, men det ändrade jag till 1080i, så nu har de även HD-TV.
20230626 – Montering av parabol inför flytt till lägenhet.
Ett par ska sälja huset och flytta till en lägenhet där det i och för sig finns kabel-TV, men de vill gärna fortsätta att se Allentes utbud. Så de tog med en parabol som hade legat nerpackad i många år och sedan fick jag uppdraget att montera den.
För att få maströret i lod monterade jag ett nedre fäste så röret kom 33 mm från regeln.
Med det övre fästet kom röret dikt mot överliggaren.
De hade dock inget mikrovågshuvud så jag hämtade ett Opticum Singel LNB i servicebilen.
Jag justerade parabolen och polarisationen för att få bästa möjliga MER-värden
Justerat och klart.

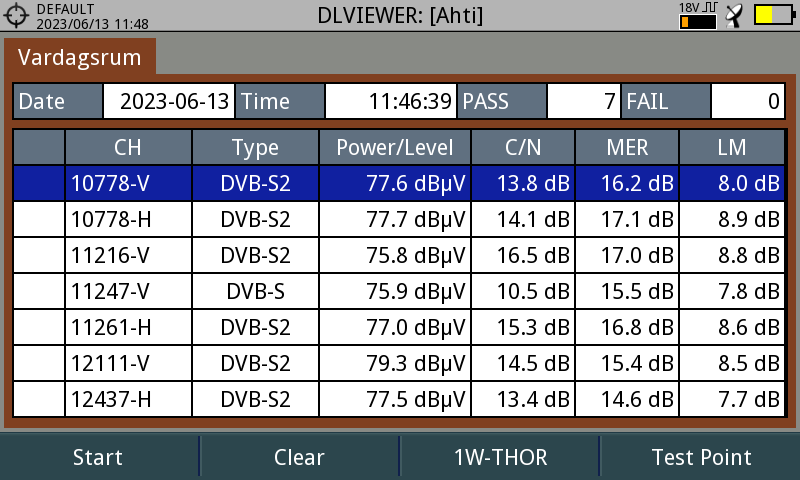

Jag gjorde en datalogg för att dokumentera signalkvaliteten i vardagsrummet.
Men det var en dålig kabel samt onödig dämpning av signalen via ett antennuttag i sovrummet, så jag drog en ny kabel och tog bort antennuttaget.
Det var en dålig kabel samt onödig dämpning av signalen via ett antennuttag i sovrummet, så jag drog en ny kabel och tog bort antennuttaget.
Nu blev det godkänd signal i sovrummet.
20230608 och 20230613 – Uppdatering och inkoppling av Samsung UHD 680.
Detta blev en lång historia ….
Den 24 april besökte jag den här kunden eftersom OnePlace-mottagaren hade hängt upp sig samt att det var glapp i HDMI-kabeln, så jag hämtade en ny kabel i servicebilen som jag kopplade in mellan OnePlace-mottagaren och HDMI 1 ingången i TV’n.
Men satellitmottagaren hade fastnat fullständigt så jag var tvungen att göra en fabriksåterställning. Sen var det bara att börja om från början med att välja språk, godkänna Googles villkor för hantering av personuppgifter osv. ……
En kvart senare blev det i alla fall bild i TV’n så kunden blev nöjd.
Den 8 maj ringde kunden ännu en gång, för nu var det samma fel igen, dvs. att mottagaren inte startade.
– Men nu är det bara att byta ut den mot en Samsung UHD 680 mottagare, sa jag och bad kunden att ringa till Allente för att beställa en sådan.
Efter en stund pratade jag med kunden igen som sa att enligt supporten beror felet på en defekt HDMI-kabel så de skulle skicka en ny sådan.
– Men jag monterade ju en ny HDMI-kabel för några veckor sedan, sa jag.
Lite senare (samma dag) besökte jag kunden igen och gjorde mottagaren strömlös för att sedan ansluta strömkabeln igen. Då började den starta med de snurrande Android-loggorna för att sedan fastna på en blå bild med Allente-loggan. HDMI-kabeln var det garanterat inget fel på, för då skulle jag inte ens ha sett Android- och Allente-loggan som den fastnade på.
En månad senare, dvs. den 8 juni hade kunden äntligen fått hem en ny satellitmottagare, men de hade inte skickat med något programkort, så det var ingen idé att koppla in den.

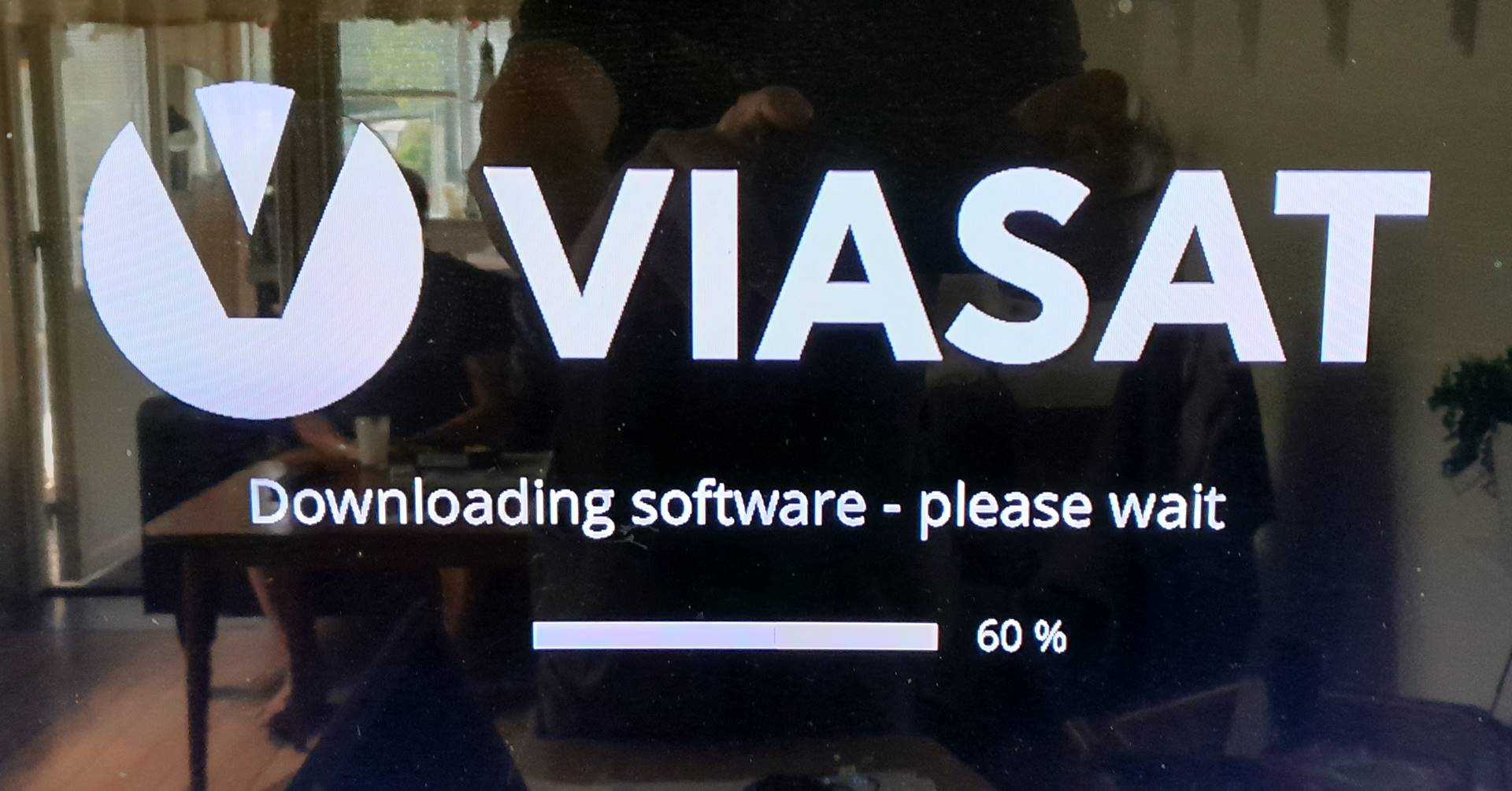

Den 13 juni hade kunden fått hem programkortet så jag körde dit för att koppla in den nya satellitmottagaren. Men då visade det sig att den inte hade rätt mjukvara för att fungera med signal från Thor satelliterna på 0,8° väst. Så jag fick gå in i några menyer som inte är avsedda för normala TV-tittare eller konsumenter och uppdatera system-mjukvaran.
Nu ska det väl i alla fall funka, för det är ytters sällan som Samsung mottagaren krånglar.
20230613 – Omkoppling till universalsignal.
Kunden ville att jag skulle ändra till universalsignal så han slapp att programmera om Viasat-mottagaren när han använde den i husbilen.
Det första jag såg var att polarisationsinställningen var fel och att vattenskyddet inte var neddraget.
Först en koll av signalen de hade.
Jag justerade och fick ett par dB bättre signal vilket inte låter som speciellt mycket. Men med tanke på att 3 dB är en fördubbling har det ändå stor betydelse.
Justerad och klar.
Naturligtvis drog jag även ner vattenskyddet.
En koll i vardagsrummet visade att det blev bra signal.
20230609 – Zinga bokade service av parabolen.
Det blev ofta störningar och kanaler försvann så tillslut bokade Zinga bokade service av parabolen. Hon misstänkte att ett körsbärsträd hade vuxit så det skymde signalen.
Men jag hade varit där den 4 februari 2021 och sett att parabolen satt på en vindskiva, så jag misstänkte att den hade ändrat läge.
Jag började med att göra en koll av signalen och såg att den inte var helt godkänd.
Lite längre ner fanns det en regel att skruva fast väggfästet i, så jag flyttade och justerade parabolen.
Nu blev det godkänd signal.
Men inne i vardagsrummet blev signalen betydligt sämre, framför allt på 11,247 GHz vertikalt.
En koll på spektrumet visade att det blev en konstig dämpning med varierande signalkvalitet. Nyss var det 11,6 dB och nu 14,4 dB i MER-värde.
En ny koll av signalen från mikrovågshuvudet visar har spektrumet ska se ut.
Jag misstänkte att koaxialkabeln hade blivit skadad när de bytte altandörr.
Jag klippte av kabeln och gjorde en snabbkoll, men signalen såg lika konstig ut som i vardagsrummet.
En ny koll av signalen direkt vid parabolen.
Jag kunde nu konstatera att det var fel på kabeln någonstans och det brukar det bli när den är fastsatt med klapperpistol. Det är för övrig därför jag aldrig klamrar fast koaxialkablar med klammerpistol.
Jag bytte ut kabeln och sen gjorde jag en ny kontroll i vardagsrummet.
Nu blev det bra signalkvalitet. Om ni undrar så är kravet minst 13 dB i MER-värde och minst 6 dB i Link Margin. -3 dB är en halvering, så med 6 dB i Link Margin kan man halvera signalen 2 gånger innan störningarna kommer.
Kan jag äntligen titta på TV utan att jaga pixlar undrade Zinga när jag var klar.
20230608 – Flytt av parabol till skorsten p.g.a. skymmande träd.
Signalen blev sämre och sämre så tillslut kontaktade kunden mig för åtgärd.
När jag kom dit såg jag att det satt en gammal Nokia 80 cm. parabol med 2 st. Alps mikrovågshuvuden på huset.
Jag kopplade in antenninstrumentet och såg att det var usel signal, men parabolen verkade dock vara riktigt justerad. Orsaken till den dåliga signalen var att 2 granar hade vuxit upp och skymde signalen.
– Jag kan montera parabolen på skorstenen, eller så sågar du ner granarna och får bild i TV’n, sa jag.
Att såga ner granarna var mycket jobb så kunden tyckte att jag skulle montera parabolen på skorstenen.
När jag fick dit parabolen upptäckte jag att Alps mikrovågshuvudet inte gav så bra signal.
Jag skruvade bort det gamla mikrovågshuvudet och monterade ett nytt Televes.
Nu blev det riktigt bra signal.
Justerad och fastskruvad.
Men sen visade det sig att koaxialkabeln hade sett sina bästa dagar, så det var bara att dra en ny sådan också.
Koaxialkabeln satt jag fast med buntband på takstegen bara för att den inte ska frysa fast i snön och gå av när snön halkar ner.
Jag gjorde en koll i vardagsrummet för att se vad det blev för signal efter att den hade gått igenom 34 meter trippelskärmad koaxialkabel.
Det visade sig även att den vita satellitmottagaren var inställd på 576i, så alltså hade de aldrig sett HDTV. Men det ändrade jag till 1080i, så nu fick de även bättre bild.
Så efter närmare 5 timmars arbete kan kunden nu njuta av HDTV utan irriterade störningar.
20230504 – Allente – basinstallation 1525781.
Den 5 april besökte jag den här kunden senast, men nu hade jag med hjälp av Heine som har Elbes Radio & TV i Skutskär fixat ett abonnemang hos Allente.
Det syns på kabeln att den som hade monterat grannens Canal Digital parabol inte är lika noggrann som mig.
Om kabeln är slarvigt monterad är parabolen säkert inte optimalt justerad, tänkte jag.
När jag kopplade in antenninstrumentet såg jag att det var sämre signalkvalitet än förväntat, så jag gjorde en datalogg.
Jag lyckade fördubbla signalkvaliteten, vilket betyder att de kan regna dubbelt så mycket innan det eventuellt blir störningar.
Jag snyggade även till kabeln.
Det ser även bra ut från marken.
Antennerna till marksänd TV kan vara bra att ha som reserv.
När jag hade dragit in kabel till vardagsrummet gjorde jag en ny koll för att dokumentera signalen.
Justerat och klart.
Sen ringde jag Linda på återförsäljar-supporten som hjälpte mig att aktivera abonnemanget och eftersom det var hon som fixade så det blev bild i TV’n är det hon som är dagens hjälte.
20230424 – OnePlace-mottagaren hade låst sig.
Den 28 februari 2022 besökte jag den här kunden eftersom hans Smartbox fungerade väldigt dåligt, men nu hade OnePlace-mottagaren låst sig fullständigt, så jag fick i uppdrag att felsöka och åtgärda.
När jag kom dit såg jag att Macab 80 cm. parabolen med QUAD-mikrovågshuvudet satt precis som sist.
Jag började med att göra en koll av signalen som var precis lika bra som sist.
Jag upptäckte att det var glapp i HDMI-kabeln, så jag hämtade en ny kabel i servicebilen som jag kopplade in mellan OnePlace-mottagaren och ingång HDMI 1 i TV’n.
Men satellitmottagaren hade fastnat fullständigt så jag var tvungen att göra en fabriksåterställning.
Sen var det bara att börja om från början med att välja språk, godkänna Googles villkor för hantering av personuppgifter osv. ……
En kvart senare blev det i alla fall bild i TV’n så kunden blev nöjd.
20230412 – En tall skymmer lite av satelliterna.
Enligt kunden förvann signalen efter att de hade skottat snö på taket så de hade antagligen kommit åt parabolen. Sen hade någon kopplat in en enkel satfinder för att justera parabolen, men det lyckades inte.
När jag kom dit såg jag redan nerifrån vägen att polarisationen var feljusterad.
Jag klättrade upp på taket och såg att parabolen satt fast på ett gammalt polar mount fäste där det tidigare hade suttit en Salora 120 cm. fokalparabol.
När jag skulle koppla in instrumentet såg jag att vattenskyddet inte var nerdraget så det hade kommit lite fukt i en F-kontakt.
En koll av signalen visade att den var mycket dålig.
Jag justerade till max men fick ändå inte godkänd signalkvalitet. Det ska vara minst 13 dB i MER-värde samt minst 6 dB i Link Margin, alltså marginal till störningarna.
Jag började misstänka att tallen skymde signalen, men det kunde lika gärna vara fel på mikrovågshuvudet.
Jag hämtade ett Opticum mikrovågshuvud i servicebilen som jag skruvade dit.
Men det blev bara ytterst marginell förbättring av signalen.
Så nu kunde jag konstatera att tallen verkligen var orsaken till den icke godkända signalkvaliteten.
Jag har ritat en stjärna där jag uppskattar att Thor-satelliterna är.
Det var alltså ingen idé att byta mikrovågshuvud så jag monterade tillbaka det gamla mikrovågshuvudet och justerade parabolen igen.
Jag klippte av den fuktskadade kabeln en bit och monterade F-kontakterna, sen drog jag naturligtvis ner vattenskyddet.
Bättre än så här gick det inte att få det nu.
En koll i gillestugan visade att signalkvaliteten var ungefär lika som uppe på taket, men signalstyrkan hade sjunkit 18-19 dBµV vilket är lite väl mycket dämpning på den lilla biten. Just nu är det inget problem för signalstyrkan är ändå tillräcklig, men det kan ju vara något som är bra att notera inför framtiden.
Jag gjorde även en koll i TV-rummet.
10,778 GHz horisontellt hade sämst signalkvalitet så när det blir sämre väder är det C More kanalerna som får störningar först av alla.
Nu är det i alla fall så bra signal som det är möjligt bakom den skymmande tallen, men om man flyttar parabolen till ett ställe med fri satellitsikt, blir det säkert ytterligare 2-3 dB bättre signalkvalitet. För den som inte är så insatt i tekniken låter det inte mycket med 2-3 dB bättre signalkvalitetmycket, men tänk då på att +3 dB är en fördubbling.
20230405 – Kontroll av möjlighet att montera parabol för att se TV4 Film och TV4 Guld.
En man hade sålt huset där han hade en parabol för att se TV4 Film och TV4 Guld via satellit. Nu hade han flyttat till en lägenhet, men där gick det inte att få in TV4 Film och TV4 Guld via marknätet eftersom Boxer bara levererar de kanalerna via internet.
Att montera en parabol på skorstenshuven var inte möjligt eftersom träden skymde.
Men grannen hade en parabol som han fick koppla in sig på.
Medan han väntade på att få parabolanläggningen monterad kan det ju vara bra att åtminstone se de fria marksända kanalerna tänkte jag. Men de lyckades inte att få in dem i TV’n så jag gjorde en koll och såg att signalen på Mux 1 – Mux 6 var mycket bra.
Jag programmerade in de fria marksända kanalerna i TV’n, sen skulle jag fixa ett abonnemang hos Allente och återkomma.
20230405 – Åtgärd av Sixtens parabol.
I och för sig lever inte Sixten längre, men eftersom det var han som beställde Canal Digital tycker jag att det fortfarande är Sixtens parabol.
Klicka på bilden om du vill läsa om när Sixten skaffade Canal Digital.
Det har funkat bra ända sedan jag installerade den 21 december 2016, men nu hade det blivit dålig signal så jag fick i uppdrag att felsöka och åtgärda.
När jag kom dit såg jag att parabolen satt kvar exakt som sist.
Även den Logperiodiska antennen satt kvar.
En koll nere i sovrummet visade att det fortfarande var bra signal.
Jag gick över till det andra huset och såg att signalen förvisso hade godkänd signalkvalitet, men signalstyrkan var väldigt låg.
Signalstyrkan var låg redan när jag installerade anläggningen för lite mer än 6 år sedan, men nu var den närmare 10 dB lägre än sist. Att bilden försvann ibland kan mycket väl bero på att signalstyrkan närmar sig ett absolut minimum. Enligt min erfarenhet bör man inte ha under 55 dBµV för då uppfattas inte Sat-CR kommandon rätt.
Kunden berättade att den nergrävda kabeln hade blivit skadad, så den var skarvad. Att byta kabel var inte lätt så jag började fundera på om det gick att använda någon av parabolerna som satt på huset.
Jag kopplade in instrumentet till Alps mikrovågshuvudet på den lilla parabolen.
Jag såg att det gamla Alps mikrovågshuvudet hade drivit lite i frekvens.
Eftersom det ändå krävdes ett nytt mikrovågshuvud monterade jag det i Channel Master parabolen.
Den 100 cm stora Channel Master parabolen levererade grymt bra signal.
När jag hade hittat och kopplat in rätt kabel kunde jag göra en ny koll i vardagsrummet.
Att jag var lite tveksam till Channel Master parabolen från början beror på att en stor tall såg ut att skymma signalen, men den verkar inte skymma signalen just nu i alla fall. Återstår att se hur det blir när det blåser kraftigt från öster.
20230331 – Uppstart av satellitmottagare i fritidshuset.
Den 9 juni 2022 var jag här senast och programmerade om satellitmottagaren till universalsignal istället för Sat-CR signal som de hade hemma i den vanliga bostaden. Men nu envisades satellitmottagaren att visa ”ingen signal” så de kontaktade mig.
När jag kom dit såg jag att parabolen satt precis som sist.
Ett mikrovågshuvud som lämnar Legacy eller så kallad universalsignal.
En koll i vardagsrummet visade att det var ungefär lika bra signal som tidigare.
När jag hade programmerat satellitmottagaren rätt blev det ingen bild i alla fall eftersom den inte kände igen programkortet. Så jag ringde Allentes tekniska support som fixade problemet och skickade en signal till programkortet så det blev bild i TV’n.
När jag körde från kunden kunde jag kolla in sjöutsikten, eller om det snarare är snöutsikten.
20230301 – Fel på TV’n orsakade vågliknande störningar.
När jag besökte den här kunden den 19 juni 2019 bytte jag mikrovågshuvud och installerade en ny HD box Smart. Men nu hade kunden fått störningar som han trodde berodde på signalen från parabolen.
När jag kom dit såg jag att parabolen satt precis som när jag var där sist.
Det sitter ett gammalt oanvänt Alps mikrovågshuvud bredvid det nyare Sat-CR-24 LNB’t.
En koll i vardagsrummet visade att signalen var ungefär som sist, dvs. att parabolen inte har flyttat sig en enda millimeter.
Jag testade att ta in de marksända kanalerna i Philips TV’n, men det var exakt lika vågliknande störningar. Så jag konstaterade att det var fel på TV’n.
20230227 – Bosse beställde service av parabolen.
Efter att ha fått tips av Johan på Elon i Hofors kontaktade Bosse mig och berättade att det var grymma störningar samt att nästan inga kanaler funkade.
När jag kom dit såg jag att parabolen satt monterad på skorstenen.
Tydligen var det en av Canal Digitals montörer som hade lagt kablarna löst på taket. Men så får man inte göra för när de fryser fast och snön rasar så går de av.
Dessutom är det stor risk att kablarna skadas av den vassa plåten.
Jag gick in i vardagsrummet och kopplade in antenninstrumentet. Men så här dålig signal var det länge sen jag såg. 9,5 dB i MER-värde är ganska precis på pixelnivån.
Den horisontella transpondern var inte mycket bättre.
Jag gick ut för att klättra upp på taket och kolla närmare.
Det syntes att snön och isen hade dragit med kablarna.
Jag tog mig fram till parabolen men jag lyckade bara få 13,9 dB i MER-värde på 10,778 GHz vertikalt.
För att nå parabolen ordentligt och kunna stå på taket överhuvudtaget var jag tvungen att släpa upp en stege som fick stöd av snörasskyddet.
Jag monterade ett nytt mikrovågshuvud.
Med det gamla mikrovågshuvudet var det 13,9 dB men nu blev det 17,2 dB i MER-värde. Lite mer än en fördubbling av signalkvaliteten alltså. 🙂
Äntligen klar på taket.
Lite skillnad mot tidigare, eller hur?
Det blev 23 meter ny koaxialkabel, som jag drog i VP-slang utomhus.
En koll inomhus visar att det blev grymt bra signal.
På den högsta frekvensen 12,437 GHz eller 1837 MHz i koaxialkabeln dämpades signalstyrkan 4,1 dB vilket är precis som förväntat.
WOW …. nu kan jag kolla på TV utan en massa pixlar tyckte Bosse när jag var klar.
Tack för att bra och professionellt utför arbete tyckte Bosse.
20230217 – Mera arbete hos Bella.
För ett par veckor sedan kopplade jag in en VU+ mottagare hos Bella, men nu blev han utan signal från satelliten Hotbird 13° på öst, som sänder de italienska kanalerna. Jag trodde att DiSEqC-switchen hade lagt av, så jag körde dit för att fixa det.
Men när jag ändå var där tänkte jag att det var lika bra att montera en ny förstärkare till den befintliga Logperiodiska UHF-antennen. Jag klättrade upp på taket och kopplade in antenninstrumentet, men då fick jag se att signalen var mycket sämre än då jag kollade för ett par veckor sedan. Då var det 45,3 dB i signalstyrka och 24,5 dB i MER-värde på Mux 1 som sänder de okodade SVT-kanalerna. Men nu var det alltså riktigt dåligt.
Jag klättrade ner till bilen och hämtade en Logperiodisk antenn för att göra en kontrollmätning. Men det var i stort sett lika dåligt med den, så alltså var det inget signalmässigt fel på kundens gamla antenn.
Jag kopplade in en ny* Anttron A318 som förstärker signalen 25 dB.
(*Ja det är en ny förstärkare, men tyvärr blev den lite smutsig när jag la den på skorstenen)
Nu ser det ut som att det blev bra signal. Det luriga är dock att signalen in i förstärkaren bara hade 2,5 dB i marginal till störningarna. Så om den inkommande signalen bara faller så lite som 2,5 dB kommer störningarna som ett brev på posten. Så en ny stor UHF-antenn kommer att krävas.
Jag gjorde en datalogg av signalen ur Anttron förstärkaren.
Sen kopplade jag in instrumentet till 150 cm parabolen för att se varför det inte fanns signal från satelliten Hotbird 13° på öst. Då upptäckte jag att den gamla koaxialkabeln hade gett upp helt.
Det var inte möjligt att nå mikrovågshuvudena så jag lossade parabolen och vred den så att jag kom åt. Sen monterade jag två nya kablar och justerade parabolen igen. Polarisationsinställningen rörde jag inte, men helst ska det kollas och eventuellt finjusteras, men då måste det byggas en ställning för att nå när parabolen är i läge.
Nu blev det skaplig signal till Rai kanalerna från både Hotbird 13° öst.
Men jag observerade även att mikrovågshuvudet till Astra 19,2° öst börjar ge upp. Som ni ser på skärmdumpen har det drivit lite i frekvens.
Bakom parabolen såg det ut så här tidigare.
Men efter att jag hade städat lite blev det bättre.
Sen var det bara att gå in i den stora garderoben och kolla vad det blev för signal från Anttron förstärkaren vid TV-antennen.
Jag monterade en nätdel och signalen ut från den blev cirka 4 dB lägre eftersom det sitter en inbyggd 2-vägs fördelare i nätdelen.
Det finns många antennuttag i huset och jag hade tänkt koppla in dem. Men det visade sig att signalen dämpades så mycket som 21,8 dB till sovrummet.
Även till köket dämpades signalen mer än nödvändigt, så det krävs en hel del jobb för att hitta och åtgärda felen i antennslingorna.
Kan jag kolla på TV utan störningar nu, undrade Bella när jag var klar.
20230204 – Inkoppling av VU+ mottagare hos Bella och Micio.
Igår uppgraderade jag Bellas satellitmottagare och idag när jag kopplade in den träffade jag Micio.
WOW, det syns verkligen att det är en HD bild, tyckte Micio.
Sen kopplade jag in en fördelare i antennuttaget i köket och anslöt TV’n till den ena utgången och antenninstrumentet i den andra utgången.
Då såg Micios matte att det var störningar i bilden i köks TV’n men inte i antenninstrumentet. Jag ville bara visa att det inte bara är antennsystemet som orsakar störningarna. Så om jag byter kablar och monterar en förstärkare så är det fortfarande fel på TV’n.
Sen aktiverade jag max och min hold i instrumentet så man kan se max och min signalstyrka. Blir det snabb förändring som man inte hinner se med ögat så ritas den på spektrumet. Förvisso pendlade signalen lite men den var godkänd.
Nu kan Micio, Bella och deras tre kattpolare se italienska samt andra europeiska TV-kanaler i alla fall. 🙂
20221221 och 20230202 – Bella hade fel på signalen från parabolen och TV-antennen.
Bella trodde att det var enkelt fixat, men jag hittade många fel i den gamla anläggningen.
Jag kollade lite snabbt och såg att det satt en Logperiodisk UHF-antenn samt en 80 cm parabol på ett skorstensfäste. Sen sitter det en 150 cm fokalmatad parabol på ett 76 mm rör som jag vet är fäst inne på vinden, eftersom jag monterade den någon gång i början av 90-talet.
Jag började med att kolla den marksända signalen i vardagsrummet och såg att den var långt under godkända värden.
I köket var det något bättre, men endast Mux 2 som sänder TV3, TV4 och Kanal 5 var godkänd.
Även signalen från Hotbird 13° öst som sänder de italienska var väldigt dålig.
Torsdagen den 2 februari återkom jag för att fixa anläggningen.
Jag klättrade upp på taket men när jag skulle koppla in instrumentet till den Logperiodiska UHF-antennen så jag att kabeln var gammal, torr och spräckt.
Sen såg jag att signalen var precis på gränsen.
Det minsta som krävs för att signalkvaliteten inte ska bli sämre är en förstärkare så nära antennen som möjligt.
En koll av 80 cm parabolen visade att justeringen var rätt, men ett träd hade börjat skymma signalen.
Dubbla mikrovågshuvuden betyder att det gick att få signal från Hotbird 13° öst och Astra 19,2° öst innan träden växte upp.
Sen kollade jag signalen från 150cm fokal parabolen.
Den har också dubbla mikrovågshuvuden, för att kunna ta emot signal från både Hotbird 13° öst och Astra 19,2° öst.
Fram med DiSEqC-switchen för att kunna koppla in instrumentet och mäta signalen.
När jag kollade vilken kabel som går till mikrovågshuvudet som är till Hotbird såg jag att den kabeln också är gammal och spräckt.
Jag kollade och såg att det var 12 dB i MER-värde på 11,766 GHz vertikalt som sänder Rai kanalerna.
Jag justerade lite och fick faktiskt 13,8 dB i MER-värde.
Men signalen från Astra 19,2° öst var inte bra. Men tyvärr var det omöjligt att kontrollera mikrovågshuvudet eftersom det var för mycket is på taket.
Jag gjorde även en koll när signalen hade gått igenom DiSEqC-switchen.
Inomhus, i en trång garderob, hittade jag den inkommande signalen som hade sjunkit ungefär 4 dB på Mux 1 och Mux 2 som sänder de fria kanalerna.
En gammal Bosch kabel-TV förstärkare var inkopplad, men den går inte så högt i frekvens.
Jag gjorde en koll i köket men trots ganska skaplig signal var det pixlar på TV 4. Alltså är det högst troligt att även köks-TV’n har sett sina bästa dagar.
Nu bjöd kunden på lunch och efter maten hade jag tänkt att koppla in en ny satellitmottagare så att herrn i huset kunde se de italienska kanalerna igen. Men då letade han reda på en VU+ Solo som han hade köpt av mig för många år sedan. Tyvärr visade det sig att VU+ mottagaren måste uppgraderas, så jag tog med den hem.
Jag kopplade in den hemma och fick igång Rai 1 HD.
Men mjukvaran var från den 23 juni 2016 så den behövde verkligen uppdateras.
När jag skulle uppdatera varnade mottagaren för att det kunde bli fel.
Det fanns inte så mycket annat att göra än att trycka på OK för att starta uppgraderingen.
Men precis som de hade varnat för gick det inte att uppgradera den vanliga vägen för mottagaren låste sig helt. Så jag fick ladda ner mjukvara och formatera en USB-sticka på rätt sätt. Sen klistrade jag in mjukvaran i USB-stickan och flashade uppgraderingen. Men det var inte ”bara” det heller för det krävdes 3-4 försök innan jag hittade rätt mjukvara. Men tillslut var den uppgraderad med den senaste OpenPLI 8.3.
Sen kunde jag med hjälp av dreamboxEdit kopiera kanallistor från min satellitmottagare och efter redigering kunde jag via WiFi skicka in dem i VU+ Solo mottagaren.
En egen lista till de italienska kanalerna är inte fel, eller hur? 🙂
Ytterligare några listor gör det lättare att hitta kanalerna.
Sen zappade jag runt lite för att testa att allt fungerade.
Längst ner till höger ser ni att det står 81% signalkvalitet. Där vill jag helst att det ska stå ett dB värde, men det visade sig att tunern i mottagaren inte stödjer det.
I morgon har jag tänkt att åka till kunden med satellitmottagaren så att de kan se de italienska kanalerna i alla fall. Men sen måste jag tillbaka när isen har försvunnit från taket och byta alla kablar, montera en förstärkare till de marksända kanalerna samt att finjustera parabolen.
20230126 – Allente 1 boxen hängde upp sig.
Det kom upp en skylt på TV’n som sa ”Ingen signal” så kunden trodde att det hade blivit något fel med satellitsignalen.
Jag började med att kolla signalen som var mycket bra, sen drog jag ur och satt i strömkabeln till Allente 1 mottagaren. Efter det blev det bild igen, så alltså hade mottagaren bara hängt upp sig.
Tur att det är enkla jobb ibland.
20230124 – Bättre signal till de italienska kanalerna.
En kund hörde av sig eftersom det ofta blev störningar på de italienska TV-kanalerna.
När jag kom dit såg jag att de hade en hyfsat stor offset-parabol med ett Grundig mikrovågshuvud.
Innan åtgärd gjorde jag en koll på 11,766 GHz vertikalt där de italienska Rai kanalerna sänds och såg att det bara var 2,8 dB i Link Margin, vilket betyder att det var väldigt nära störningarna.
Som synes sänds bl.a. Rai 1 HD från den transpondern.
Jag justerade parabol samt polarisation och fick faktiskt 5,1 dB i Link Margin.
Men koaxialkabeln var gammal och torr så den behövde bytas.
När jag ändå bytte kabel passade jag på att byta till ett Inverto mikrovågshuvud.
Det blev bara 0,2 dB bättre med det nya mikrovågshuvudet, än det gamla efter justering, men det var ändå nytt och fräscht så det fick sitta kvar.
Jag gjorde en koll i vardagsrummet som visade 5,2 dB Link Margin, men med tanke på att det bara var var 2,8 dB från början så var det nästan en fördubbling av signalkvaliteten.
Fixat och färdigt.
När jag kom hem började jag fundera på om det inte hade varit bättre än 13,4 dB i MER-värde vid tidigare installationer och service. Jag kollade i datorn efter andra mätningar och hittade information från en tidigare installation. Då var det något bättre signalkvalitet, men samtidigt sändes Rai 1 från en annan transponder.
Bara för att få veta vad som är normal signalkvalitet från den nya transpondern tog jag in Rai 1 HD med min Toroidal Maximum T90 och gjorde några skärmdumpar.
Det visade sig att jag hade 13,7 dB i MER-värde som är i stort sett lika signalkvalitet som hemma hos den italienska kunden idag. Alltså går det inte att få bättre signalkvalitet med den befintliga parabolen, men med en 120 cm. parabol går det säkert att klämma fram några dB till. 🙂
